ПАНЕЛИ РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТОВ ЩО-70(90) и НКУ

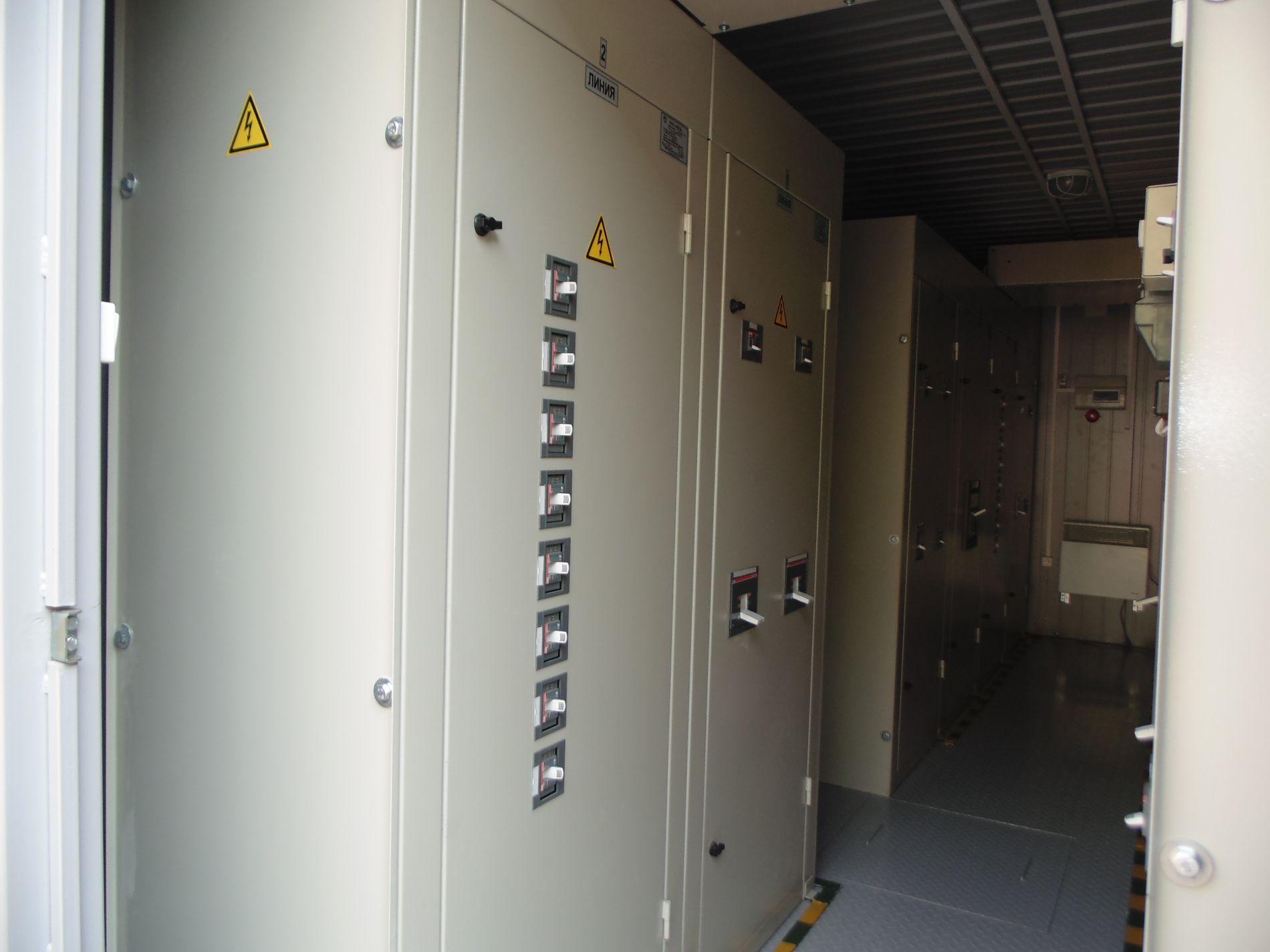

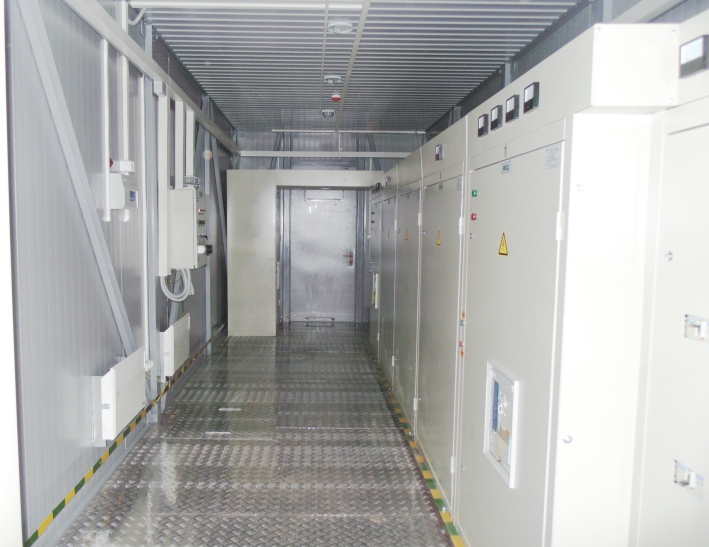

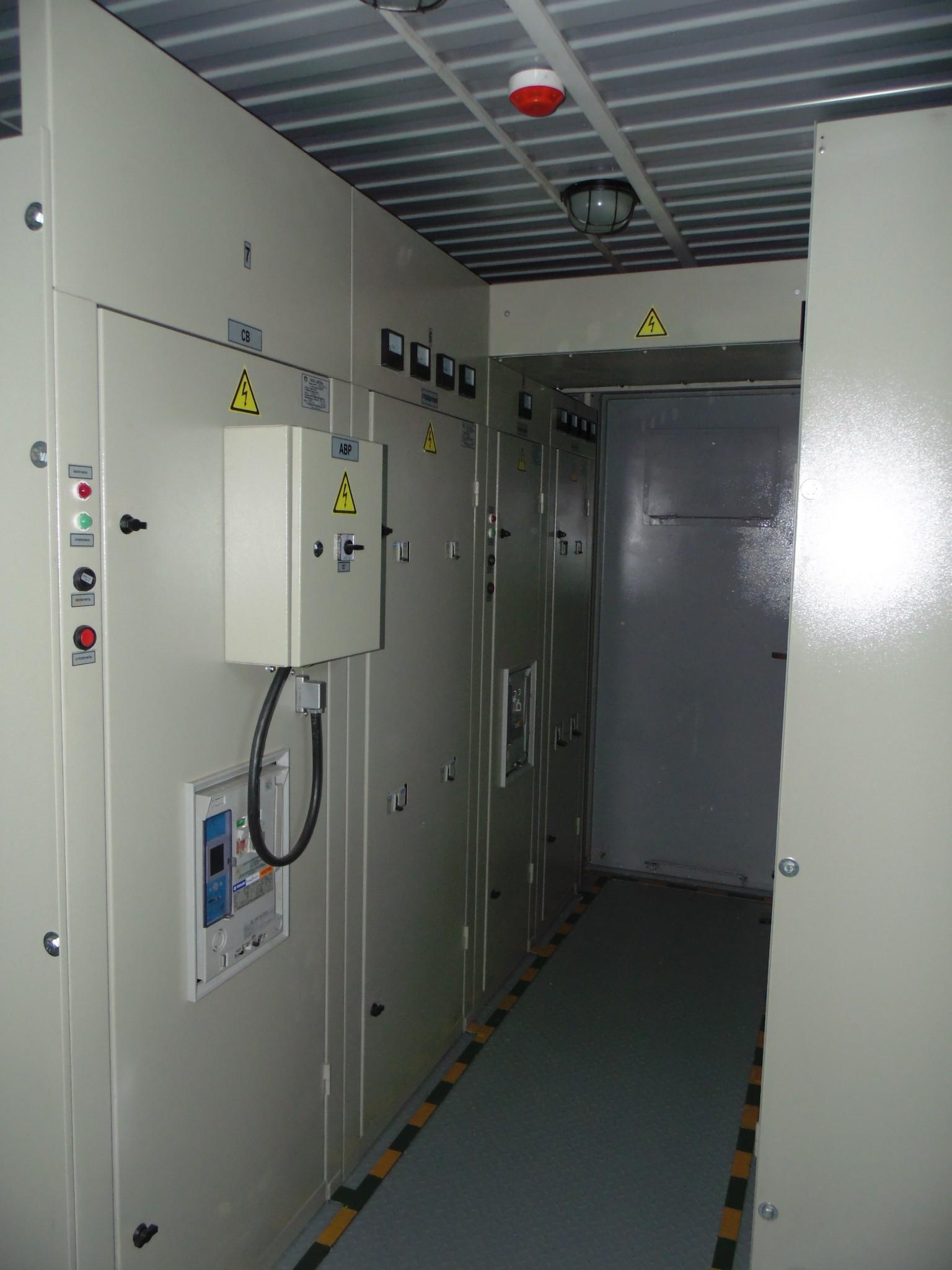

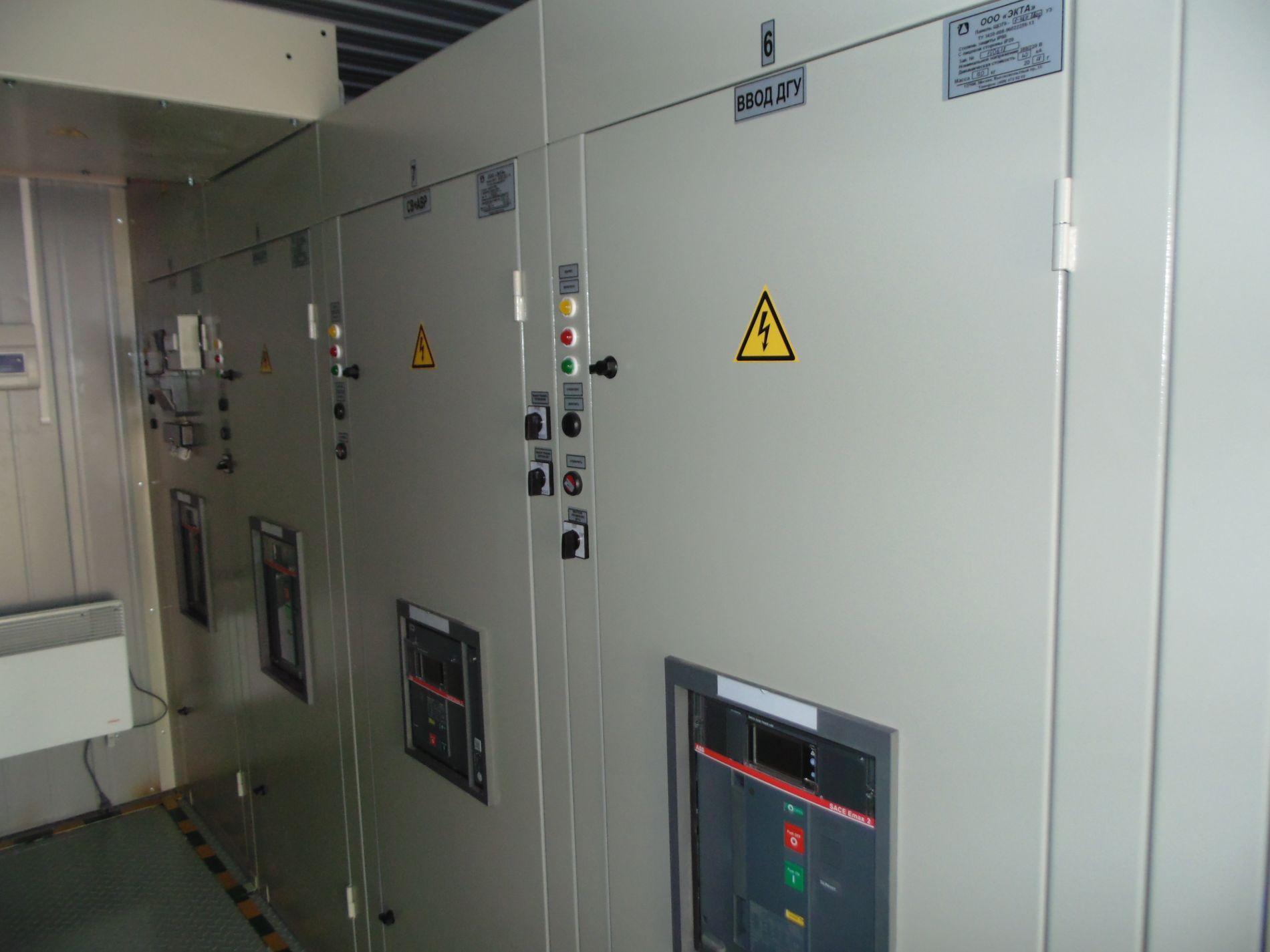

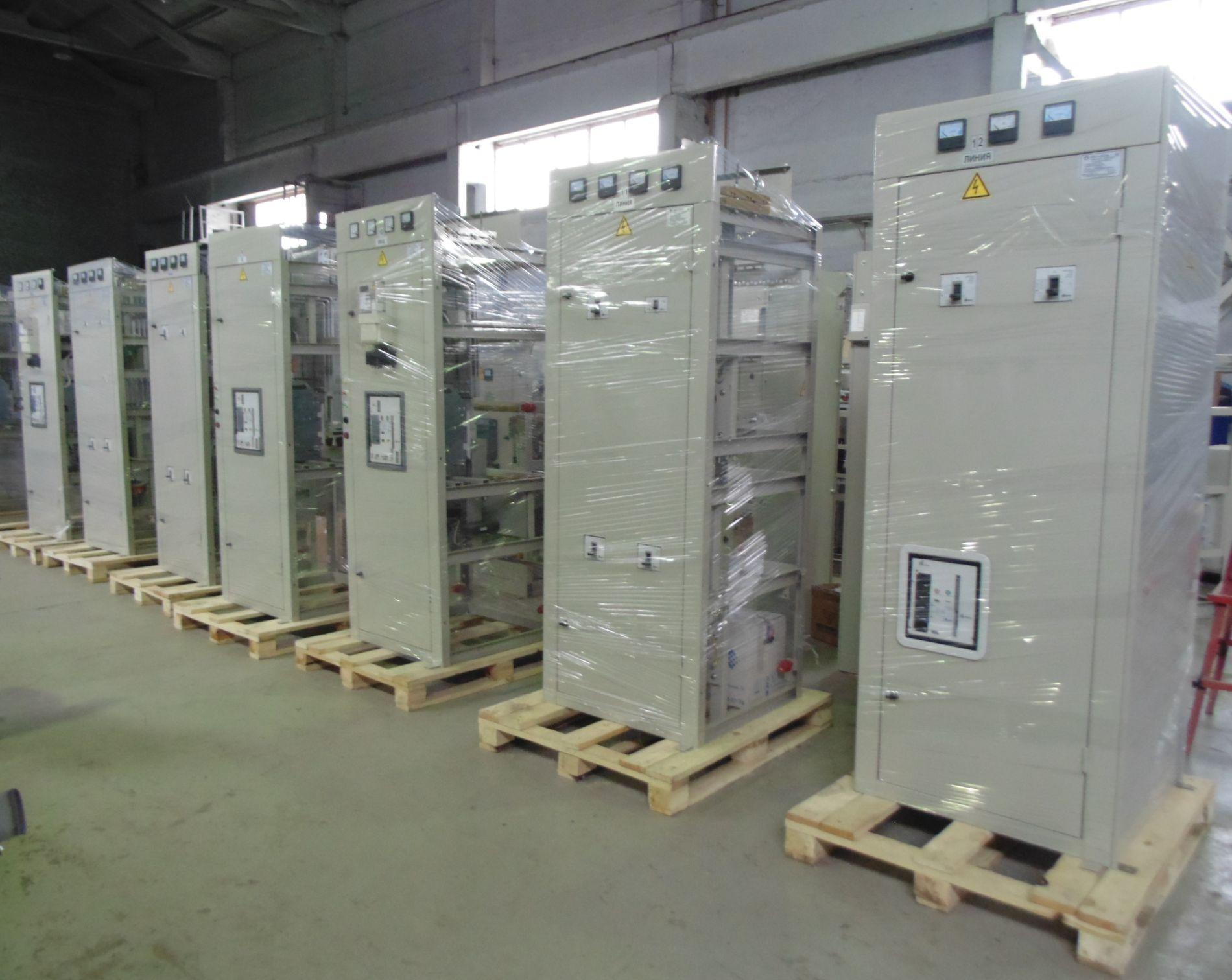

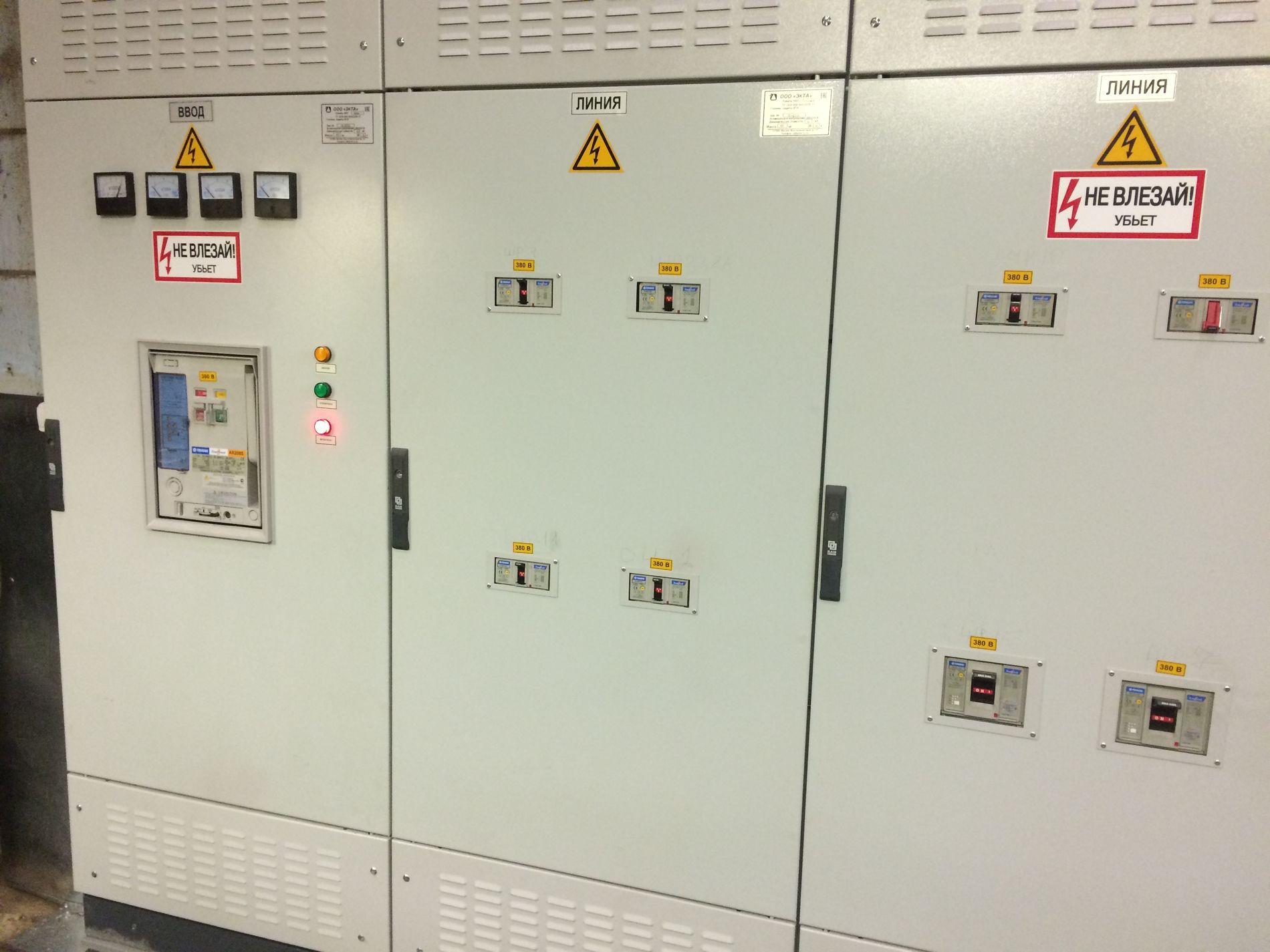

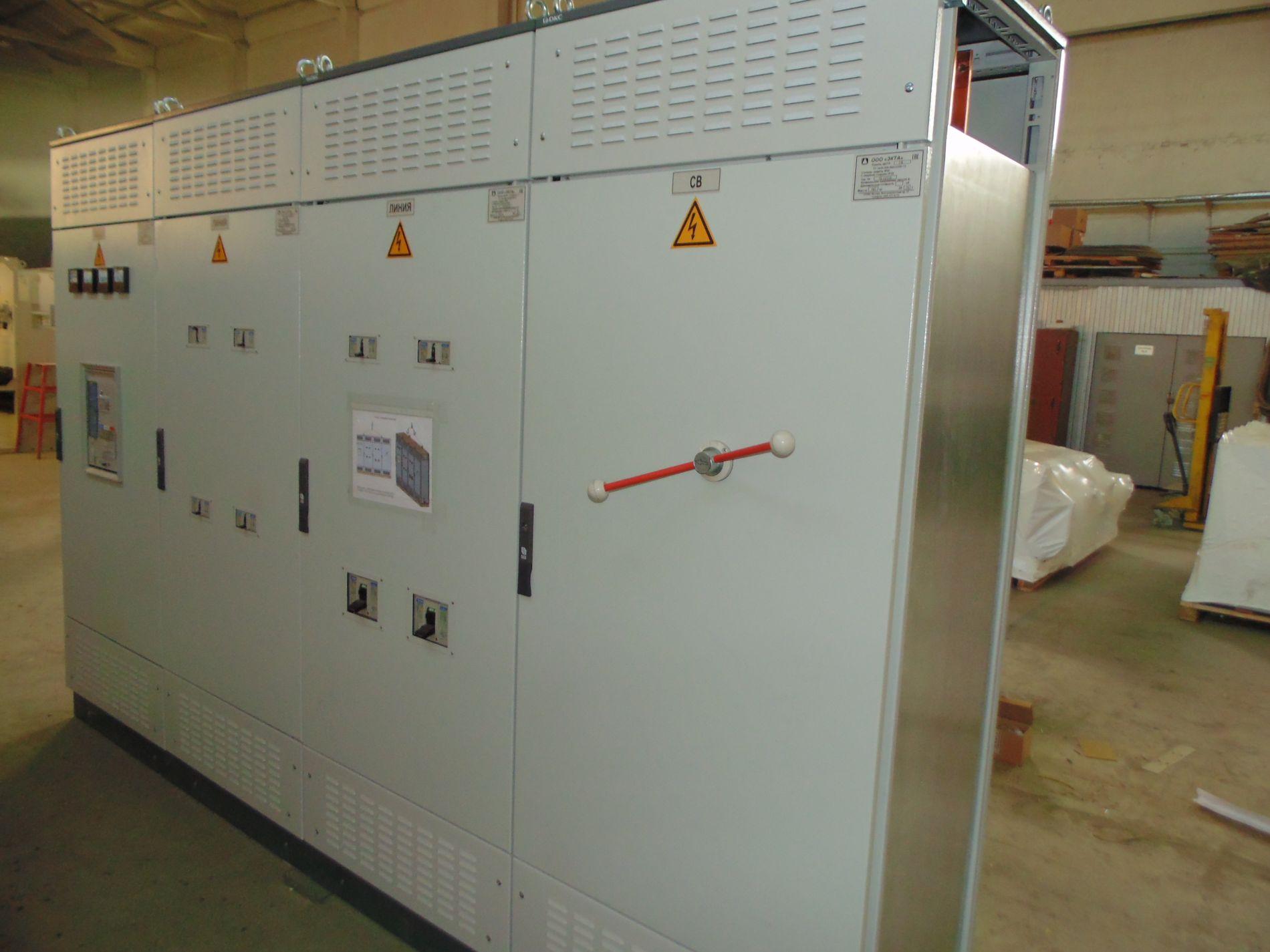

ЩО-70 и ЩО-НКУ выполнены в виде металлических шкафов, на лицевой стороне которых располагаются приборы, ручки и кнопки управления коммутационными аппаратами. Шкафы ЩО-НКУ поставляются единой металлоконструкцией.
Сборные шины (СШ) ЩО прокладываются сверху и закрываются защитным кожухом, исключающим случайное прикосновение оперативного персонала к токоведущим частям электроустановок.
Силовые трансформаторы присоединяются к СШ через разъединитель (рубильник) и (или) автоматический выключатель. Для защиты отходящих линий используются рубильники с предохранителями или автоматические выключатели. Количество и характеристики защитных аппаратов выбираются на этапе согласования проектов.
Дополнительно для РУНН имеется возможность пофидерного учета электроэнергии, а также подключения линий уличного освещения с автоматическим включением и отключением по сигналу от фотореле.
ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|||
|
ЩО-70-1 |
ЩО-70-2 |
ЩО-70-3 |
ЩО-НКУ |
|
|
Номинальное напряжение, кВ |
0,4 |
|||
|
Номинальный ток вводных панелей, А |
до 4000 |
до 6300 |
||
|
Номинальный ток отходящей линии, А |
до 2500 |
до 4000 |
||
|
Число отходящих линий |
до 6 |
до 11 |
||
|
Номинальный ток сборных шин, А |
до 4000 |
до 5900 |
||
|
Ток электродинамической стойкости, кА |
30 |
50 |
30 |
50 |
|
Степень защиты панелей по ГОСТ 14254 |
с фасада IP20, 31 и 55 c верху IP00 |
до IP55 |
||
|
Габаритные размеры, мм |
||||
|
Ширина |
600; 800 |
600-1500 |
||
|
Высота (со сборными шинами) |
2200 |
2000 |
||
|
Глубина в основании |
600; 800 |
|||
|
Масса не более, кг |
500 |
|||
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У3 |
|||
Компановка и габаритные размеры

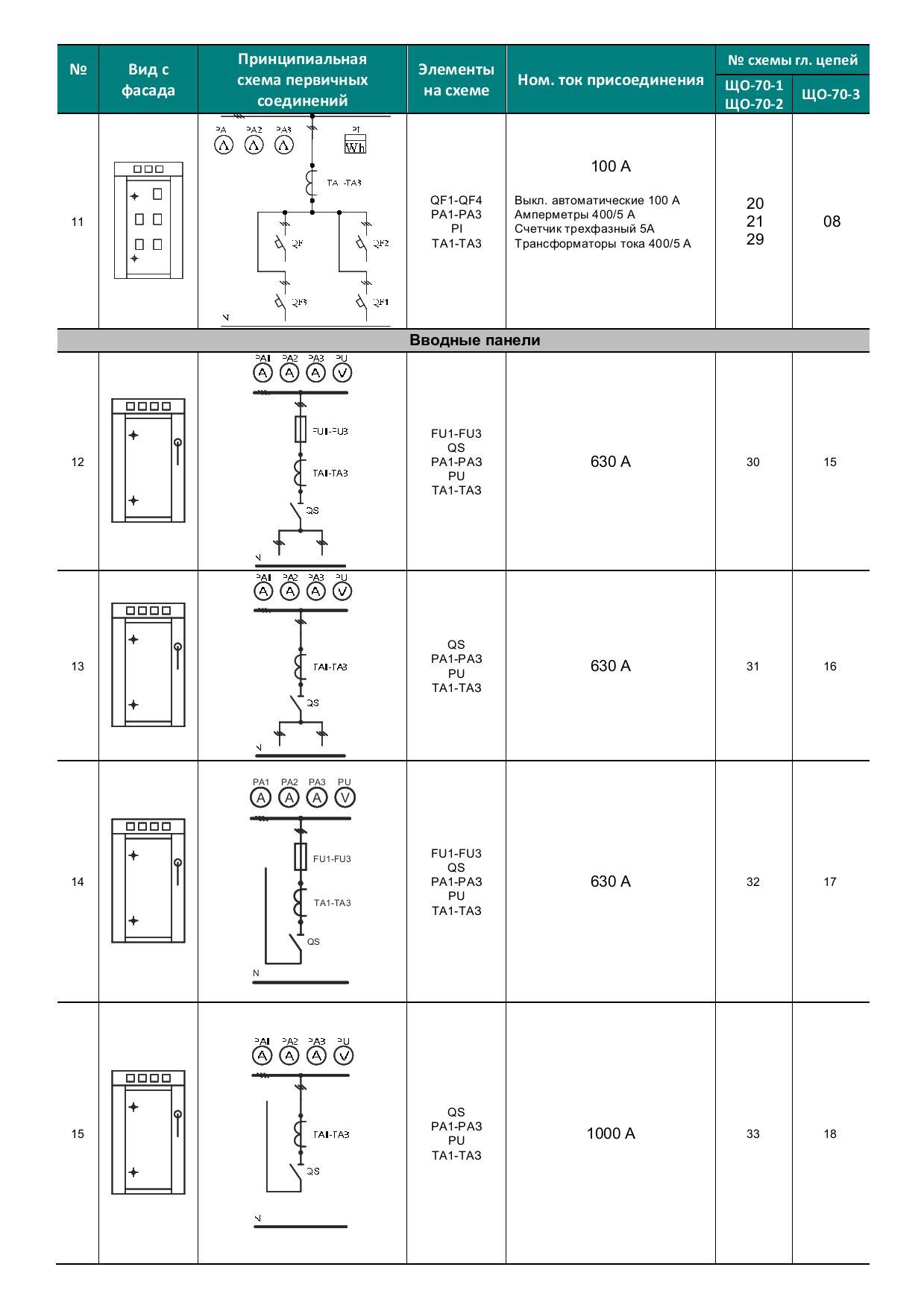

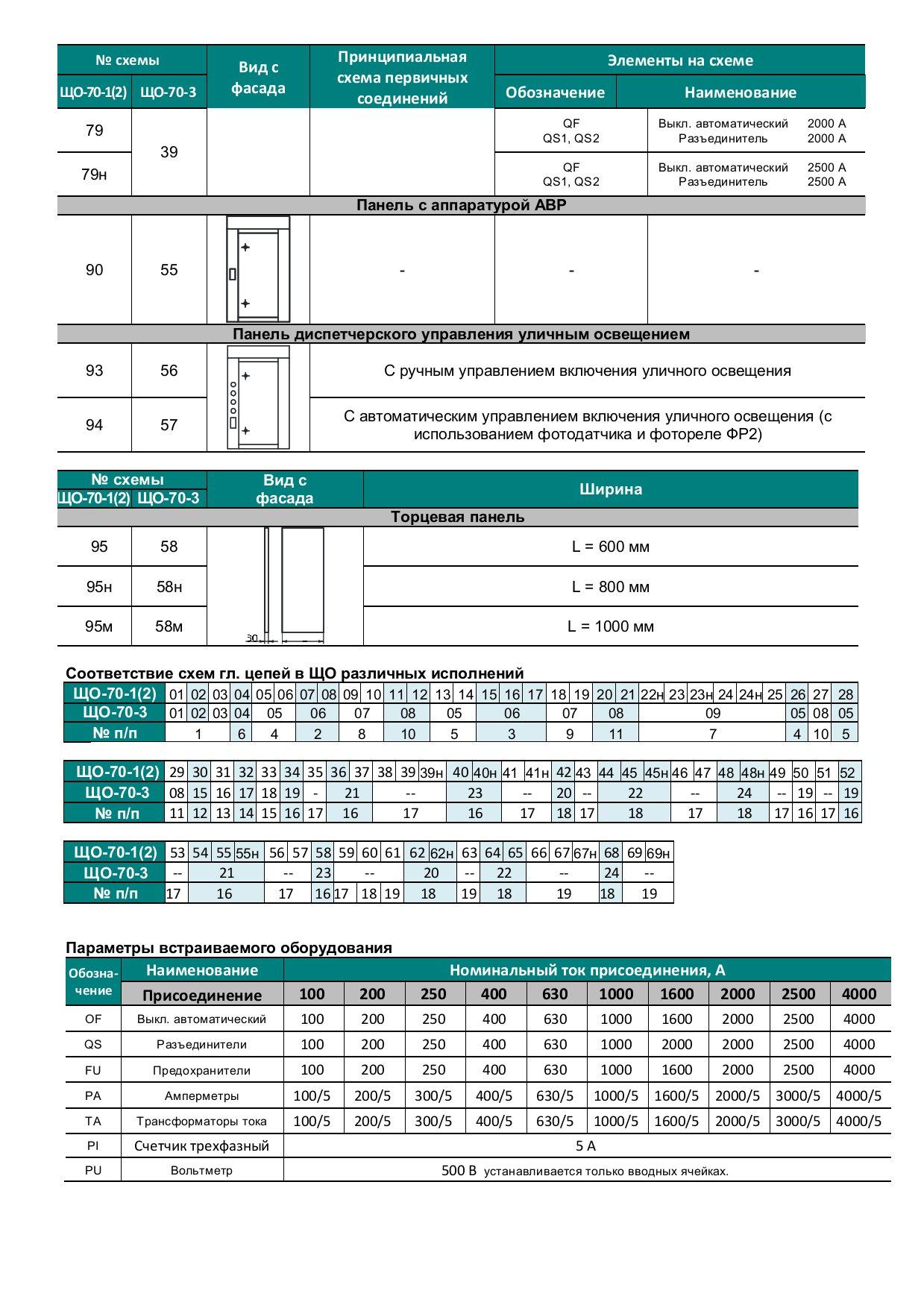

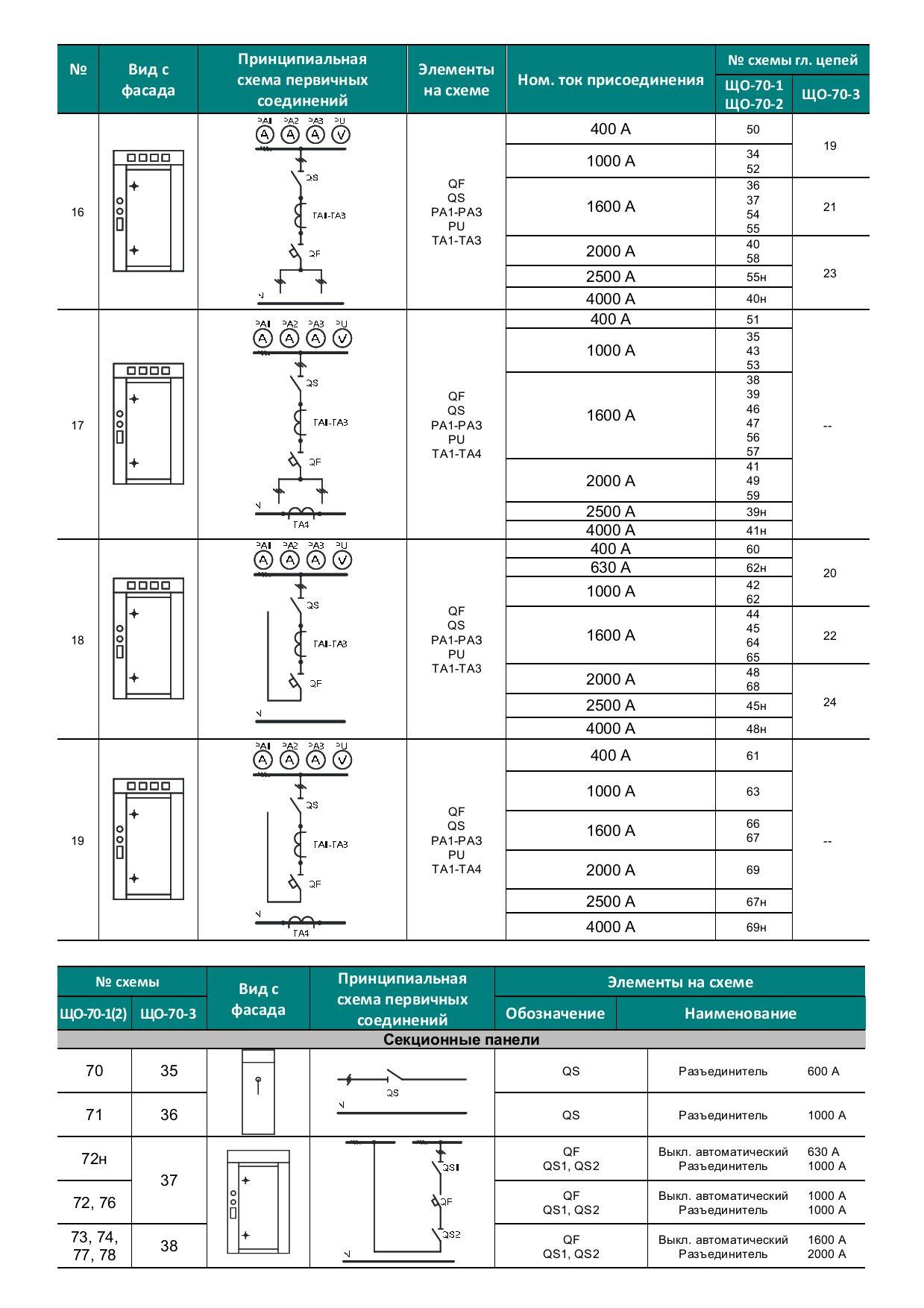

Схемы главных цепей
