КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НА НАПРЯЖЕНИЕ 35 кВ
КТП « ЭКТА» 35/ 0, 4 к В предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц.
Применяется для энергоснабжения небольших объектов.
В подстанциях предусмотрены электромеханические и электрические блокировки.
Ошиновки главных цепей подстанции грунтованы и окрашены, выполнена цветная фазировка.
Луженые места контактов. Двойное антикоррозийное покрытие (эмаль).
В КТП устанавливаются все необходимые защиты – от атмосферных и коммутационных перенапряжений, от между- фазных к.з., от перегрузки и междуфазных к.з. на линиях 0,4 кВ.
Высокая заводская готовность позволяет быстро монтировать и демонтировать подстанцию на новом месте.
Простота и удобство обслуживания. Уменьшенные массогабаритные показатели.
КТП имеют высокую эксплуатационную готовность и эстетический вид.
ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|
РУВН |
|
|
Номинальное напряжение, кВ |
35; |
|
Номинальный ток сборных шин, А |
630; |
|
Ток электродинамической стойкости, кА |
26 |
|
Ток термической стойкости (время протекания 3 сек), кА |
10 |
|
РУНН |
|
|
Номинальное напряжения, кВ |
0,4; 0,69 |
|
Номинальный ток сборных шин, А |
до 1600 |
|
Ток электродинамической стойкости, кА |
30; 50 |
|
|
|
|
Номинальная мощность силового трансформатора, кВА |
до 630 |
|
Количество силовых трансформаторов, шт |
от 1 до 2 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1; УХЛ1 |

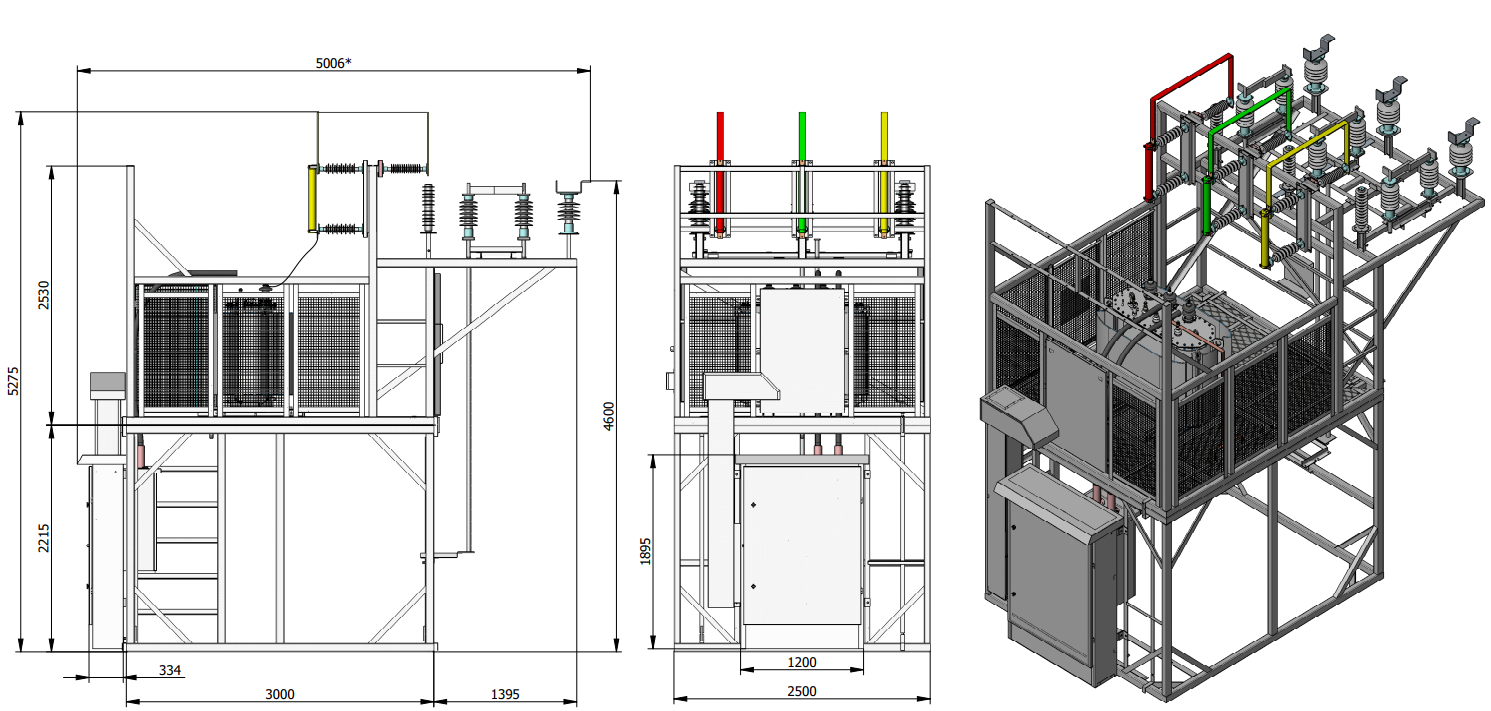

Компановка и габаритные размеры
