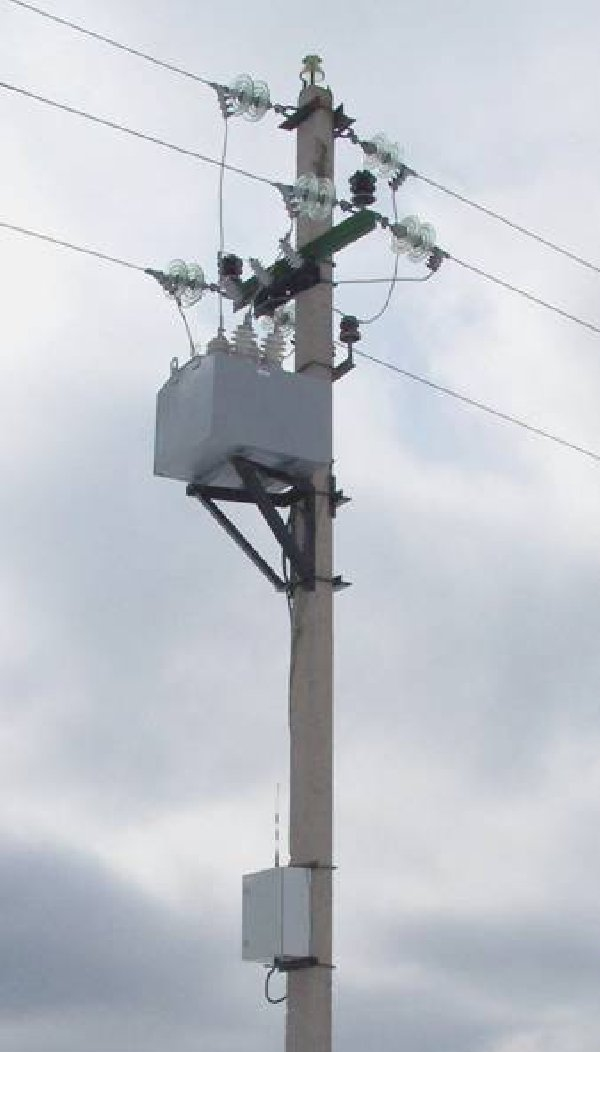

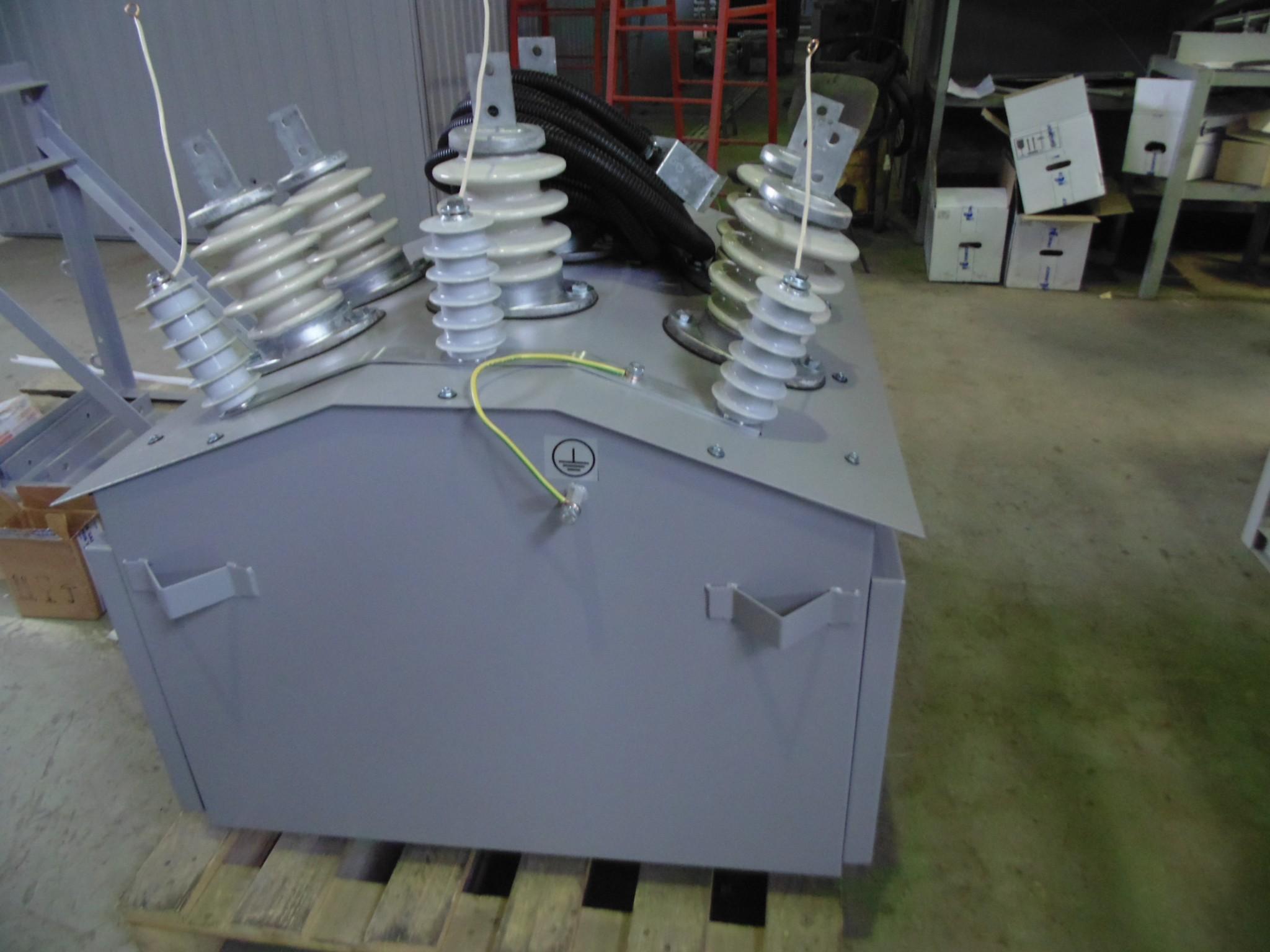

ПУНКТ КОММЕРЧЕСКОГО УЧЕТА (ПКУ)
Пункт коммерческого учета (ПКУ) предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ, частотой 50Гц на границе балансовой принадлежности. Используется в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
6(10) |
|
Номинальный ток , А |
630 |
|
Ток электродинамической стойкости, кА |
21 |
|
Ток термической стойкости (время протекания 3 сек), кА |
16 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1; УХЛ1 |
Компановка и габаритные размеры
