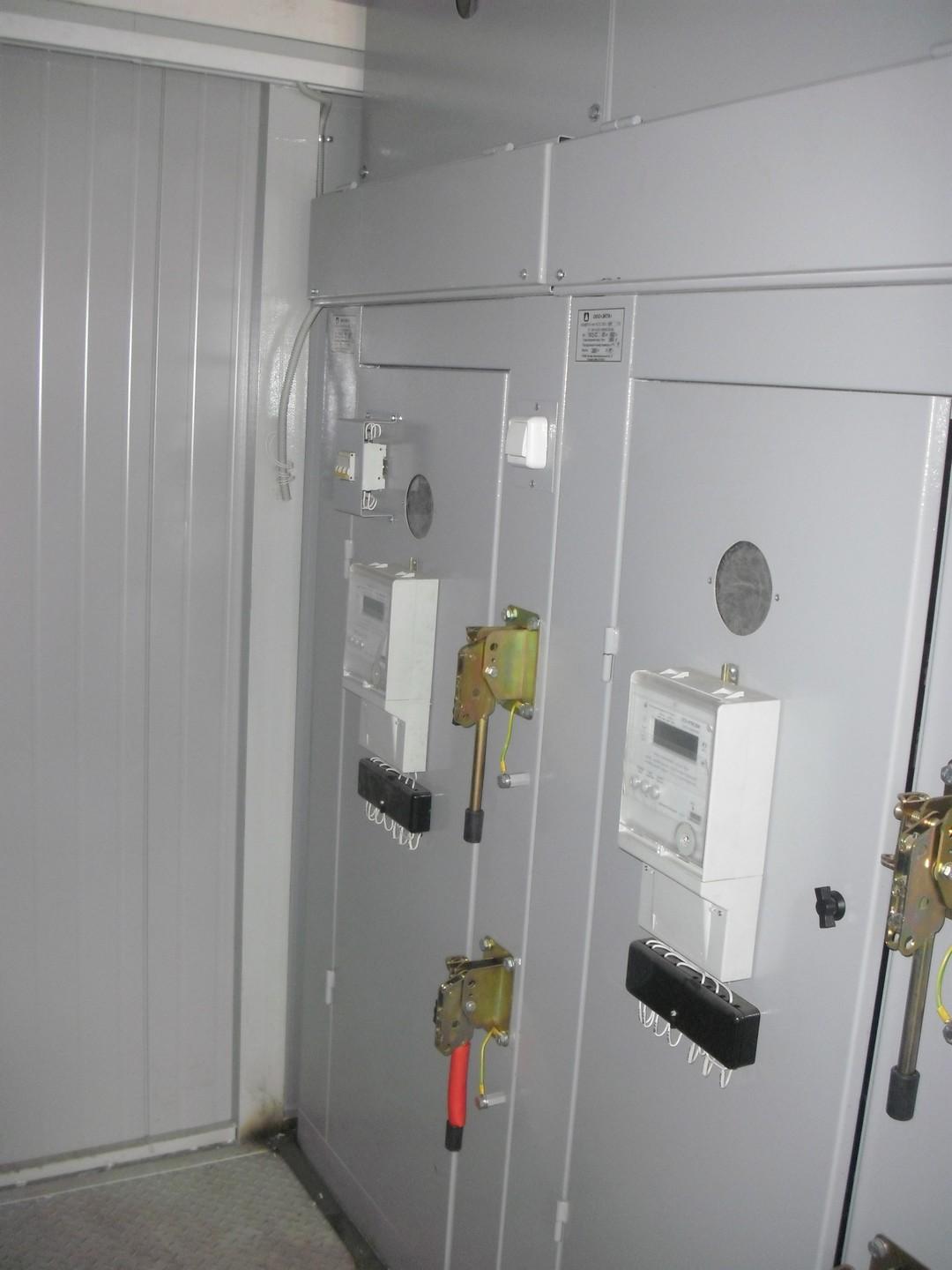

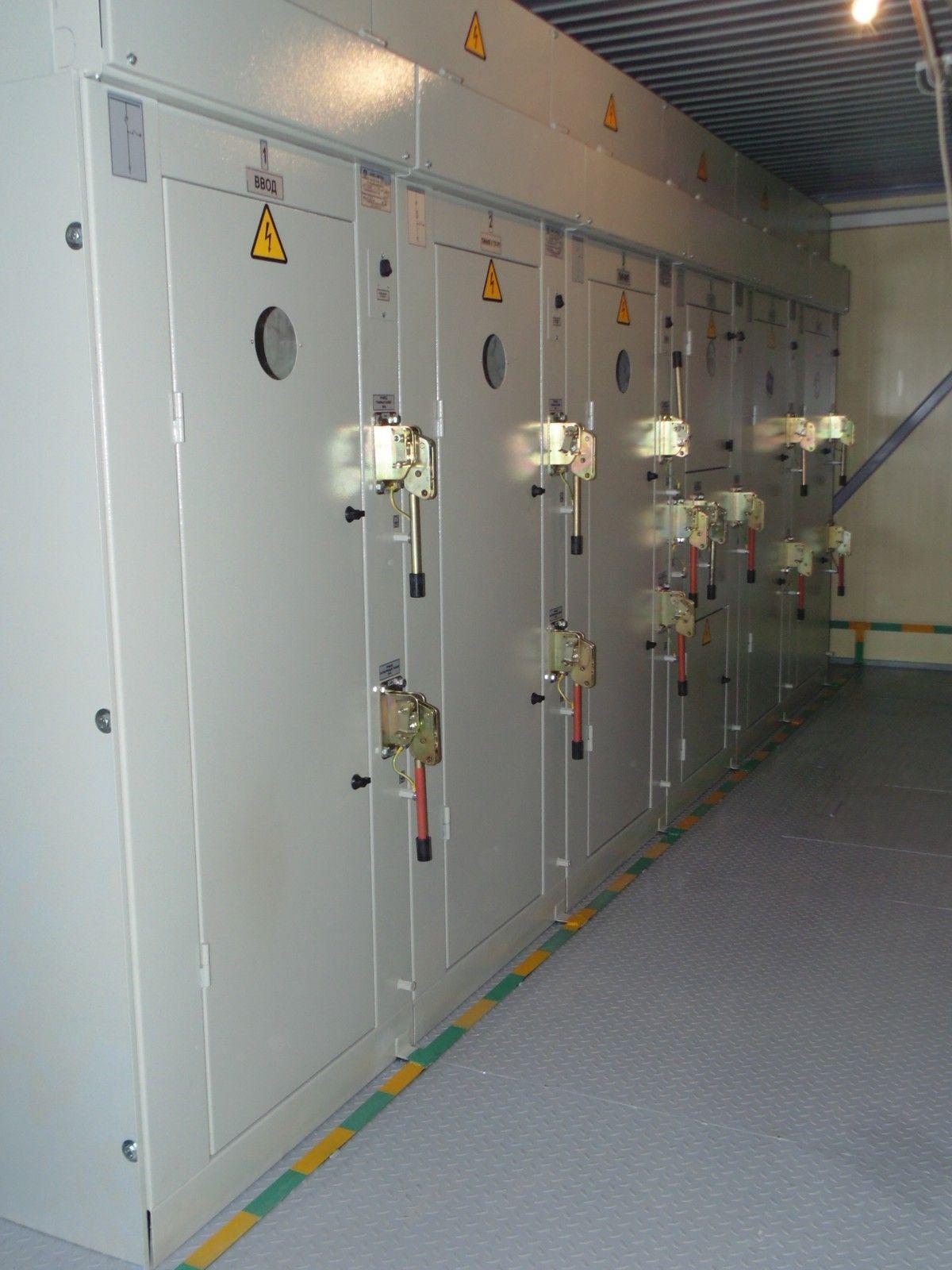

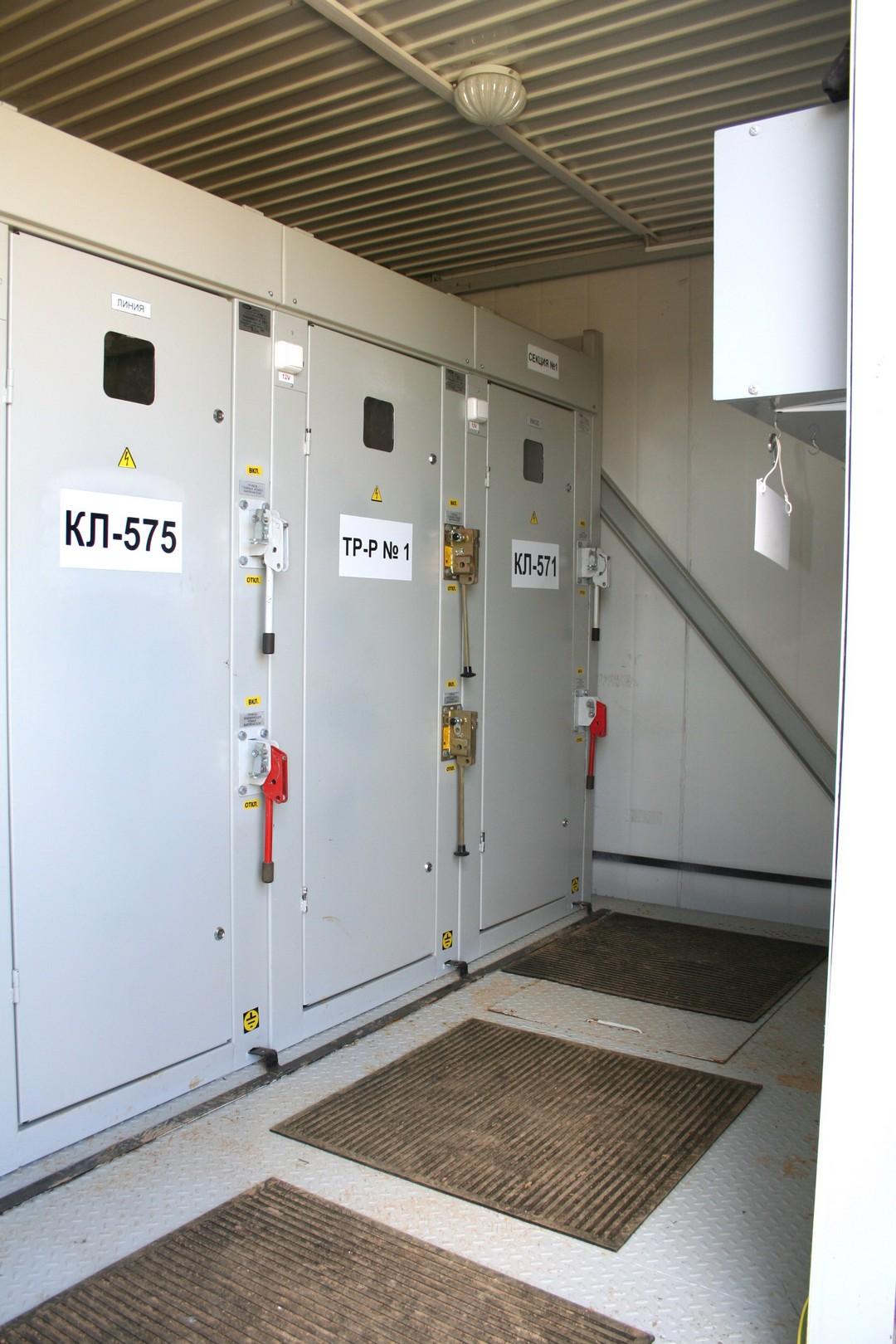

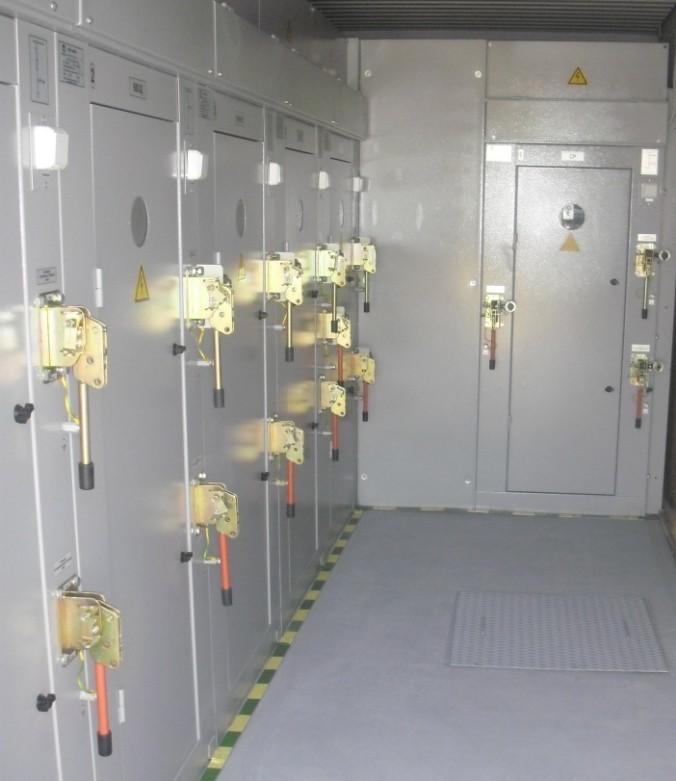

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-393

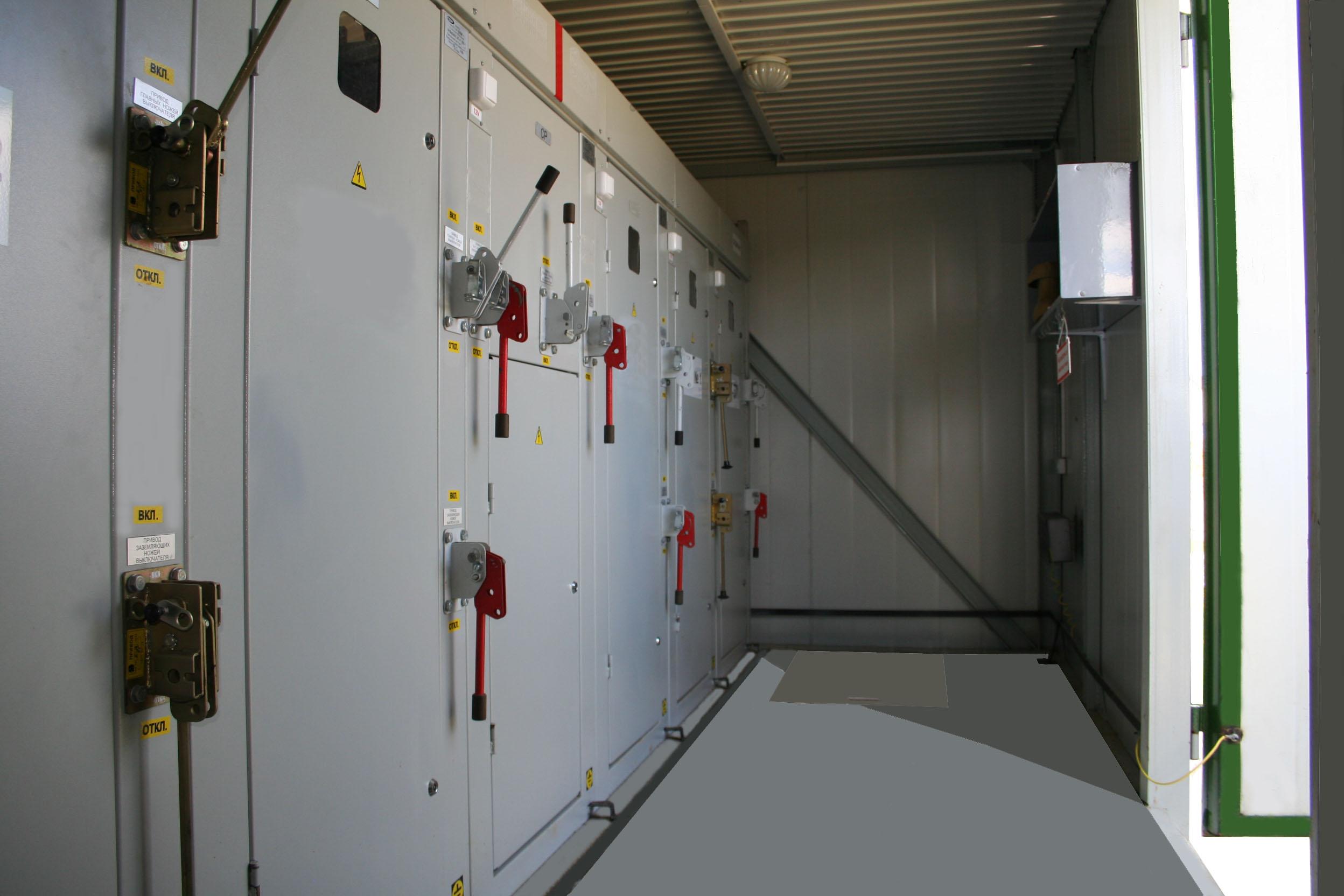

РУВН БКТПБ может также комплектоваться камерами сборными одностороннего обслуживания серии 393 (КСО-393). Подключение отходящих линий к сборным шинам осуществляется с помощью выключателей нагрузки или разъединителей. Для защиты силовых трансформаторов от перегрузки или протекания токов короткого замыкания предусматривается применение выключателя нагрузки с предохранителем. Имеется возможность организации учёта активной или активно- реактивной электроэнергии. По желанию заказчика для защиты оборудования подстанции от коммутационных и грозовых перенапряжений в КСО могут устанавливаться ОПН.
В составе камер реализован необходимый набор механических и электромагнитных блокировок, исключающих ошибочные и некорректные действия обслуживающего персонала.
ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
6;10 |
|
Наибольшее рабочее напряжение, кВ |
7,2;12 |
|
Номинальный ток сборных шины, А |
630; 1000; |
|
Номинальный ток главных цепей, А |
630; 1000 |
|
Номинальный ток отключения камер с выключателем нагрузки, А |
630 |
|
Номинальный ток термической стойкости (время протекания 3 сек), кА |
20 |
|
Ток электродинамической стойкости, кА |
51 |
|
Номинальное напряжение вспомогательных цепей, В Номинальное напряжение цепей учета, В Номинальное напряжение ТСН, В Номинальное напряжение освещения камер, В |
220 100 380 12,36 |
|
Условия обслуживания |
односторонее |
|
Габаритные размеры КСО-, мм (ширина х глубина х высота) |
800х800х1900 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У3 |

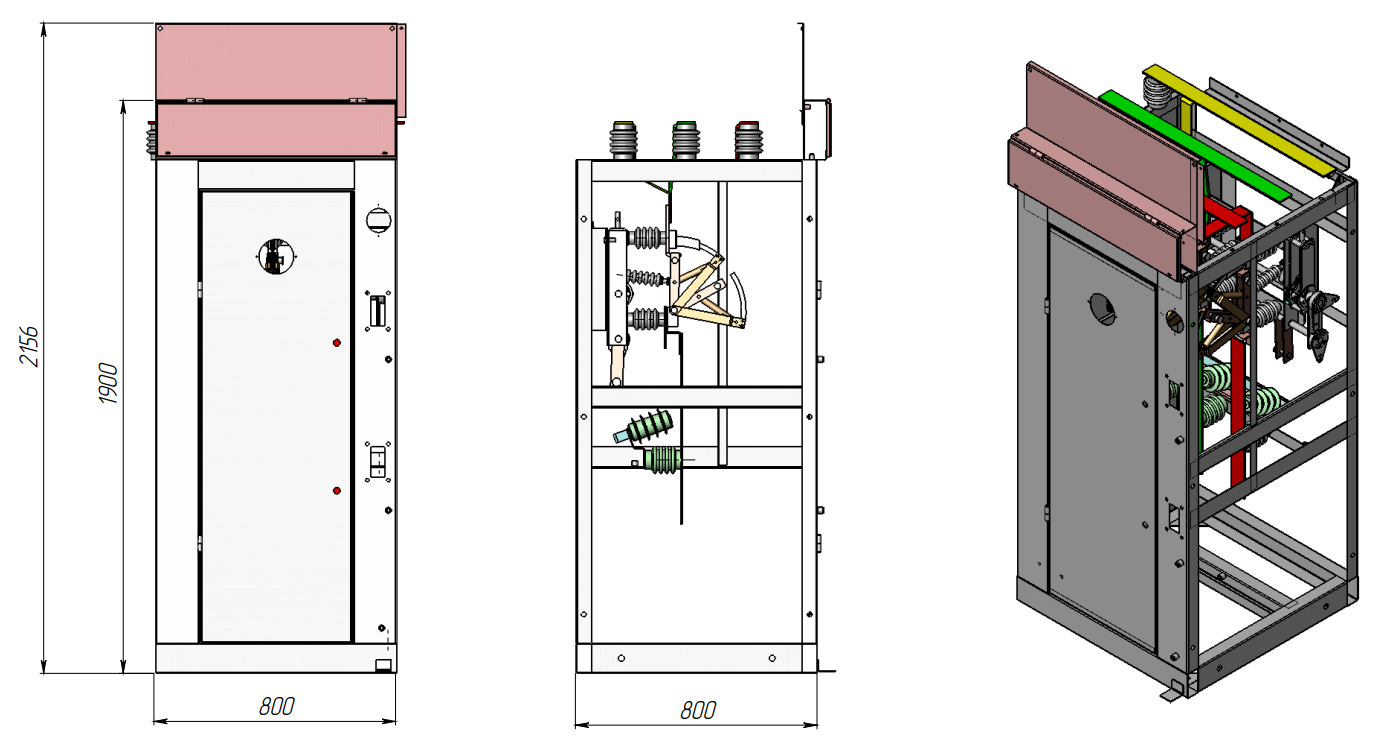

Компановка и габаритные размеры
Схемы главных цепей КСО-393, КСО-393М
