КТП киоскового типа

ОБЩИЕ СВЕДЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Комплектные трансформаторные подстанции киоскового типа (КТП киоск) серии «ЭКТА» предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне 6(10) кВ и  глухозаземлённой нейтралью  на стороне 0,4 кВ. Они могут комплектоваться  маслонаполненными или сухими трансформаторами с диапазоном мощностей до 1000 кВА.

КТП применяются для электроснабжения потребителей нефтегазовой отрасли, промышленных и сельскохозяйственных предприятий, а также коттеджных посёлков и зон индивидуальной застройки. Они также используются для временного электроснабжения строящихся объектов.

КТП рассчитаны для работы на открытом воздухе при следующих условиях:

Высота над уровнем моря – до 1000 м (допускается экс­плуатация на высоте более 1000 м, но при этом сле­дует руководствоваться указаниями ГОСТ 15150-69, ГОСТ 8024-90, ГОСТ 1516.3-96 и ГОСТ 12434-83).

Температура окружающего воздуха – от -45 °С до +55 °С исполнения У1.

Тип атмосферы – II (промышленная) по ГОСТ 15150-69;

климатические районы по ветру и гололёду – I-III, по снего­вой нагрузке – I-IV

КТП киоскового типа серии «ЭКТА» выпускаются в двух исполнениях:

Исполнение №1 -  комплектные трансформаторные подстанции киоскового типа.

Исполнение №3 -  малогабаритные комплектные трансформаторные подстанции киоскового типа.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КТП КИОСКОВОГО ТИПА

Таблица 1. Технические характеристик КТП киоскового типа

Наименование параметра

Значение параметра

РУВН



Номинальное напряжение, кВ

6 (10)

Номинальный ток сборных шин, А

400; 630

Ток электродинамической стойкости, кА

16

Ток термической стойкости (время протекания 3 сек), кА

12,5

РУНН



Номинальное напряжение, кВ

0,4

Номинальный ток сборных шин, А

200

200

250

400

630

1000

1600

Ток электродинамической стойкости, кА

3,6

5,7

9,8

16,5

22,9

34,7

40

Ток  термической стойкости (время протекания 1 сек), кА

2,8

3,2

5,2

8,0

12,8

16,5

20

Номинальный ток отходящих линий, А

№1

100

100

100

100

100

200

250



№2

100

100

100

100

200

200

250



№3

100

160

160

200

200

200

250



№4

200

200

250

250

250



№5

250

250

250

Трансформаторы















Номинальная мощность силового трансформатора, кВА

63

100

160

250

400

630

1000

Расчетный ток  трансформатора на стороне РУНН

91

145

231

361

578

910

1450

Номинальный ток плавких вставок предохранителя, А

10(16)

20(16)

35(20)

50(31,5)

80(50)

100(80)

160(100)

Количество силовых трансформаторов

Исп. №1

1-2

1-2

1-2

1-2

1-2

1-2

1-2



Исп. №3

1

1

1

1

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1



Таблица 2. Типовые размеры КТП киоскового типа.

Обозначение /тип КТП

Длина, не более, мм

Ширина не более, мм

Высота не более, мм

Масса не более, кг



Исп.1

КТП ПВX 100…1000 - 10(6)/0,4

3000

2200

4500

1300

КТП ПКX 100…1000 - 10(6)/0,4

3000

2200

2370

1300

2 КТП ПВX 100…1000 - 10(6)/0,4

3000

4400

4500

2600

2 КТП ПКX 100…1000 - 10(6)/0,4

3000

4400

2370

2600

КТП ТВX 100…1000 - 10(6)/0,4

2650

2000

4500

1300

КТП ТКX 100…1000 - 10(6)/0,4

2650

2000

2370

1300

2 КТП ТВX 100…1000 - 10(6)/0,4

2650

4000

4500

2600

2 КТП ТКX 100…1000 - 10(6)/0,4

2650

4000

2370

2600



Исп.3

КТП ТВВ   63…400 -  10(6)/0,4

1600

1365

4500

800

КОНСТРУКЦИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ

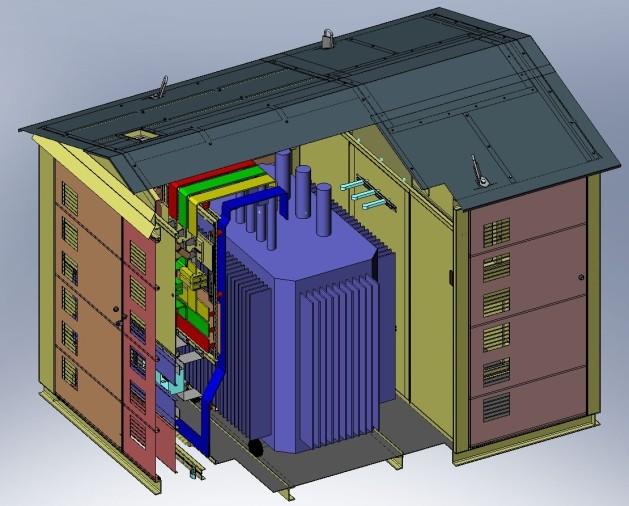

КТП имеет следующие  составные части:

  • распределительное устройство высокого напряжения (РУВН);
  • отсек силового трансформатора;
  • распределительное устройство низкого напряжения (РУНН).

Все части разделены между собой металлическими перегородками.

По требованию заказчика с КТП могут поставляться разъединитель наружной установки и силовые трансформаторы.



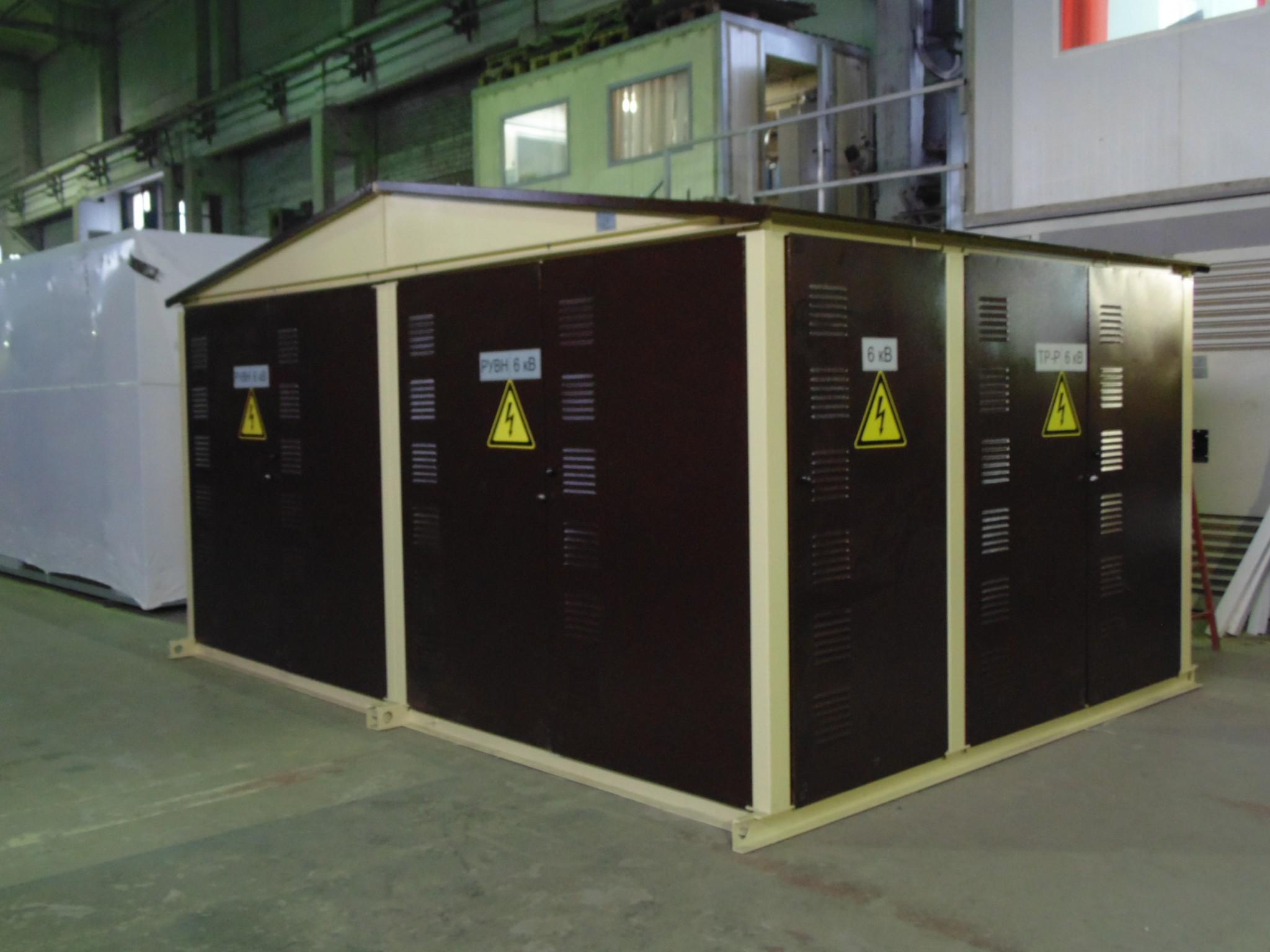

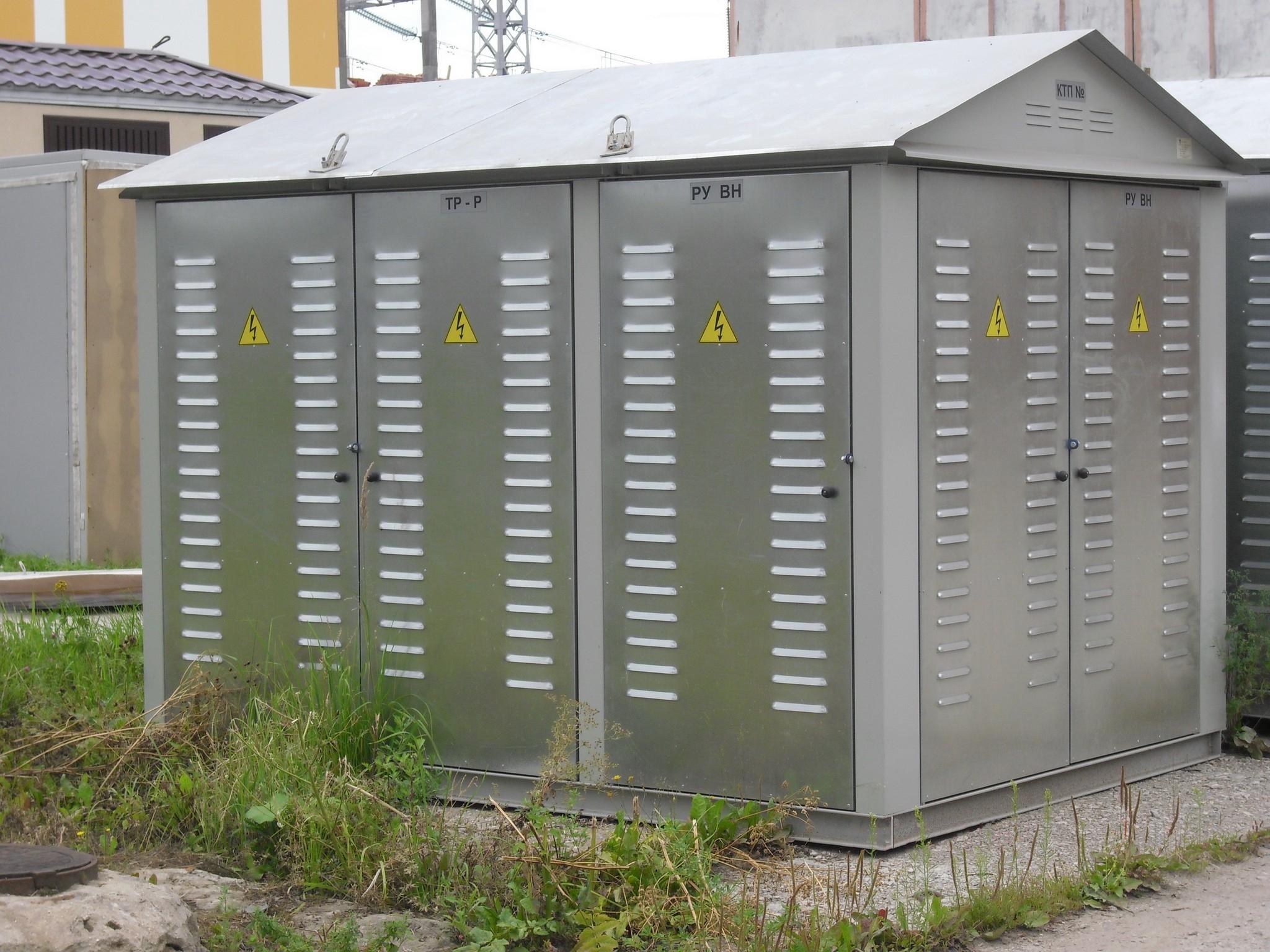

КТП киоск исполнения №1

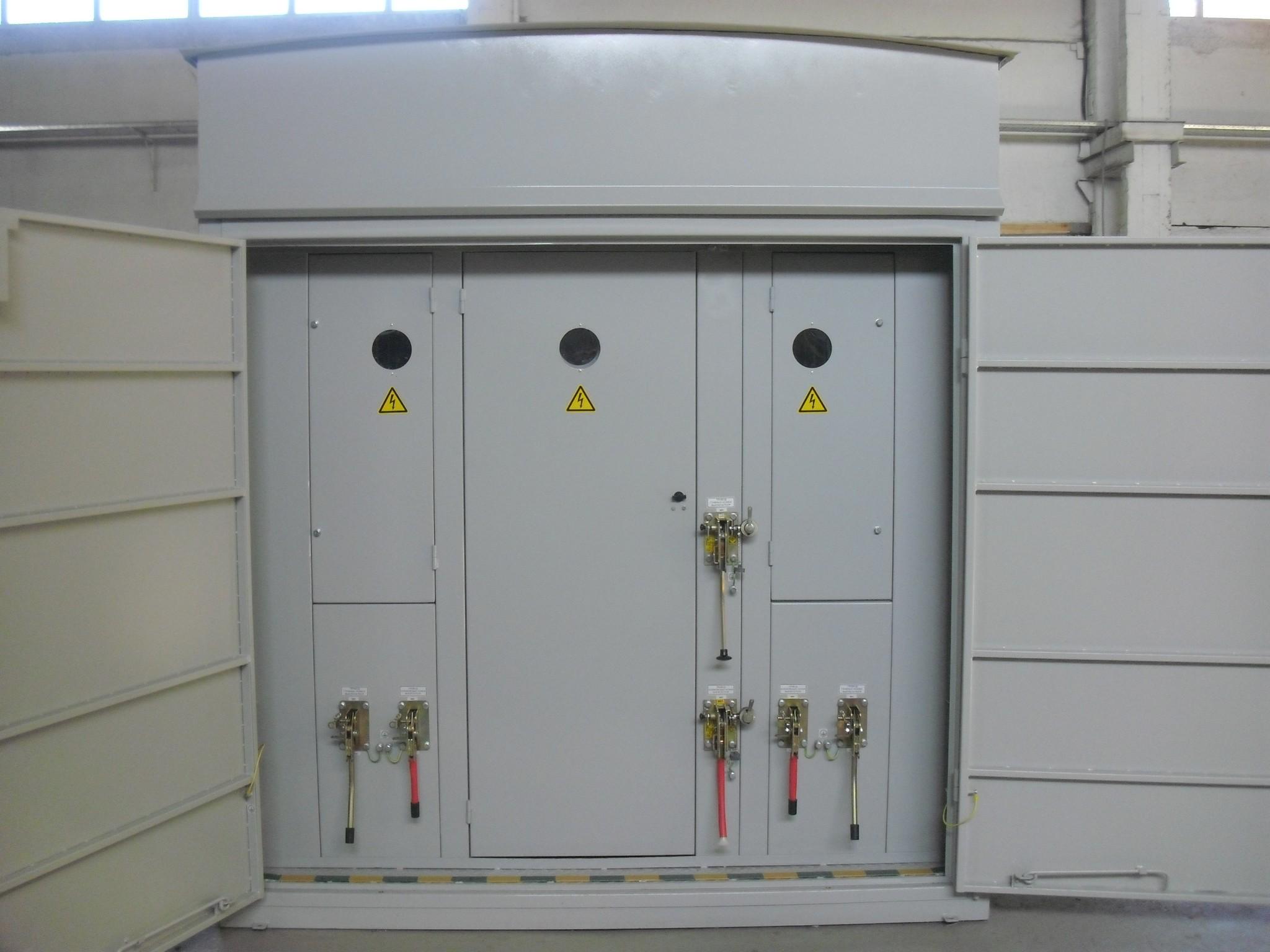

В РУВН киоска устанавливается следующее оборудование: разъединитель,  разъединитель с предохранителем, выключатель нагрузки,  выключатель нагрузки с предохранителем.

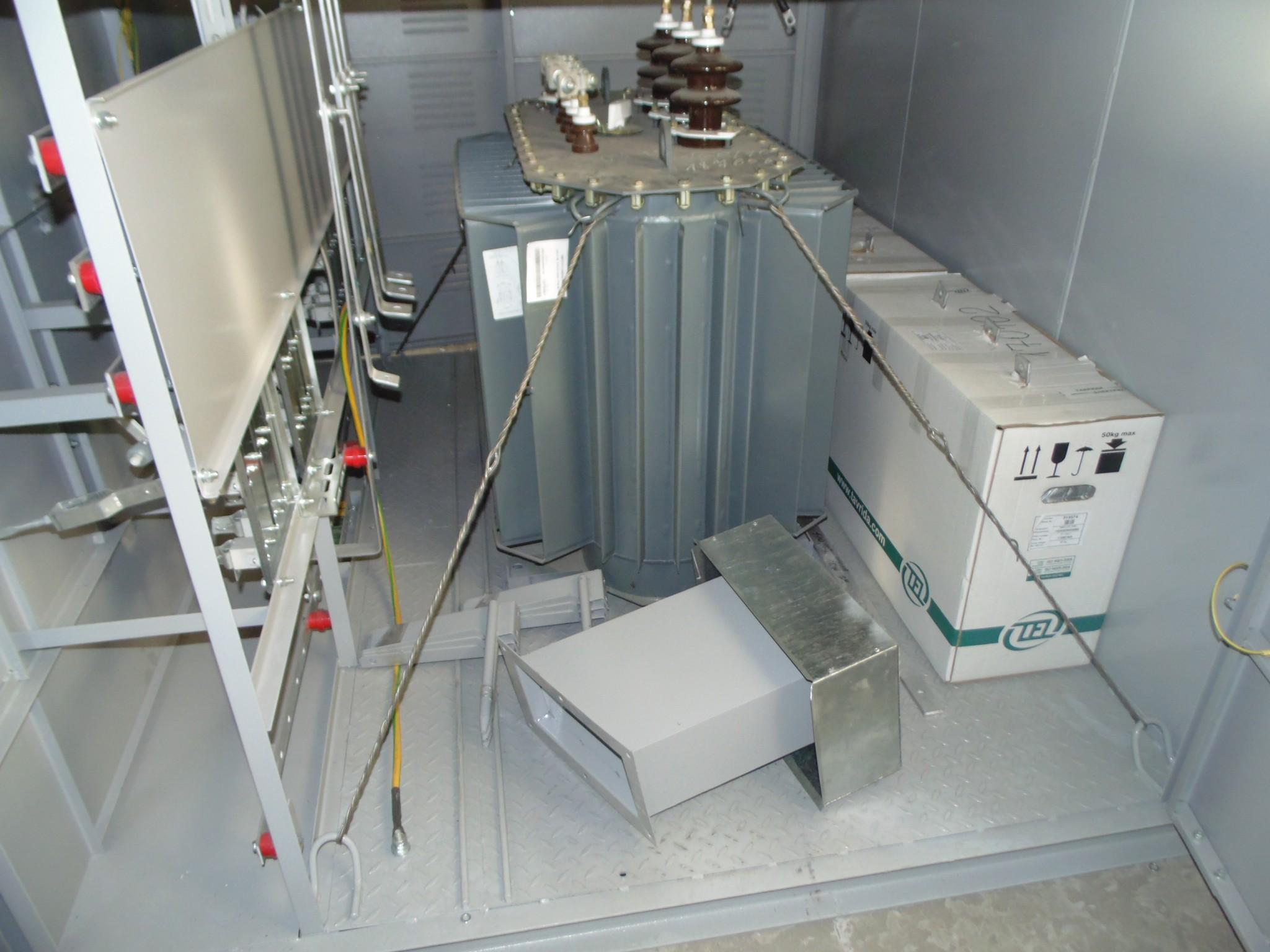

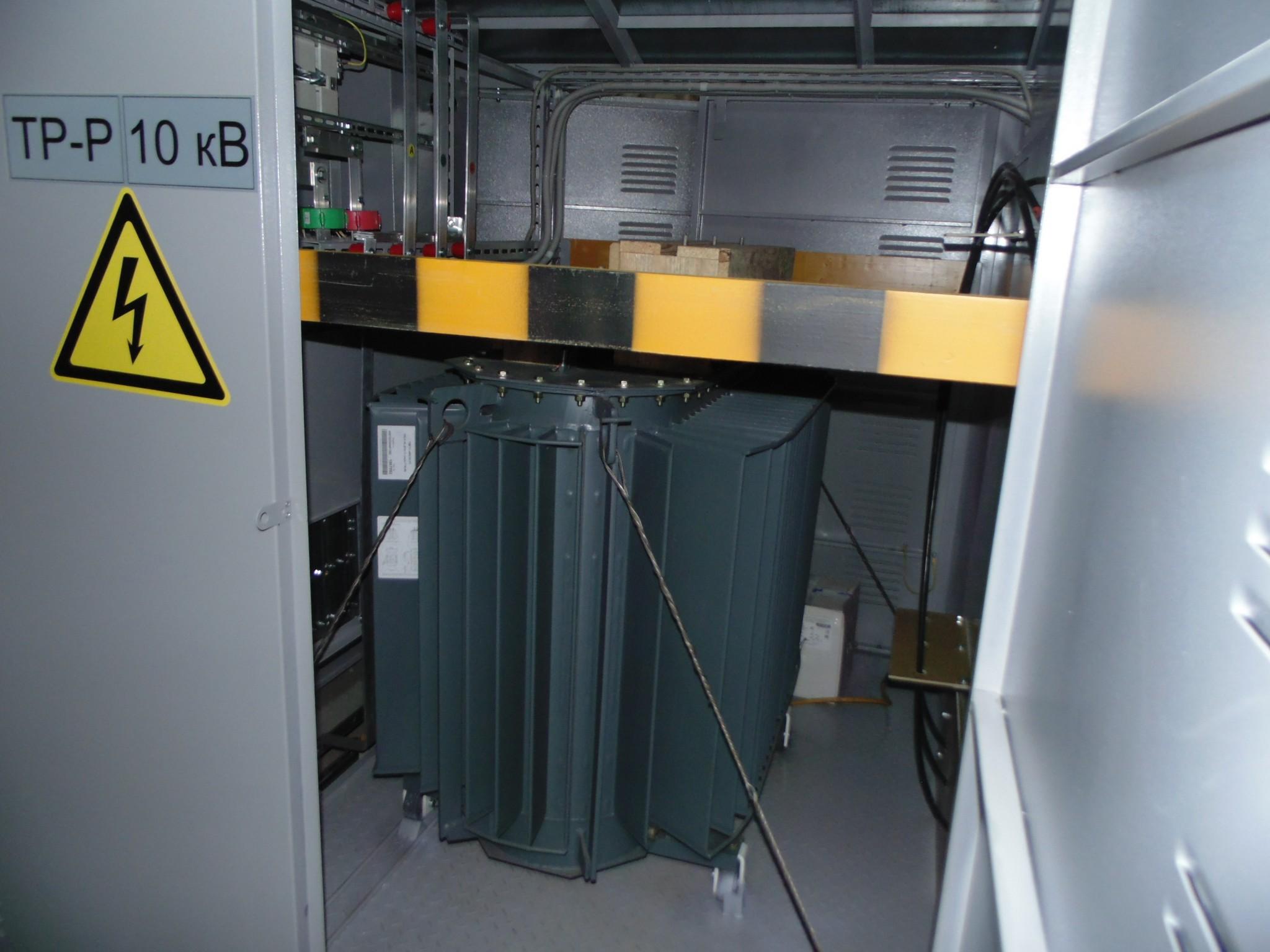

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ  мощностью до 400 кВА,  ТМГ и сухого исполнения трансформаторов мощностью до 1000 кВА включительно.

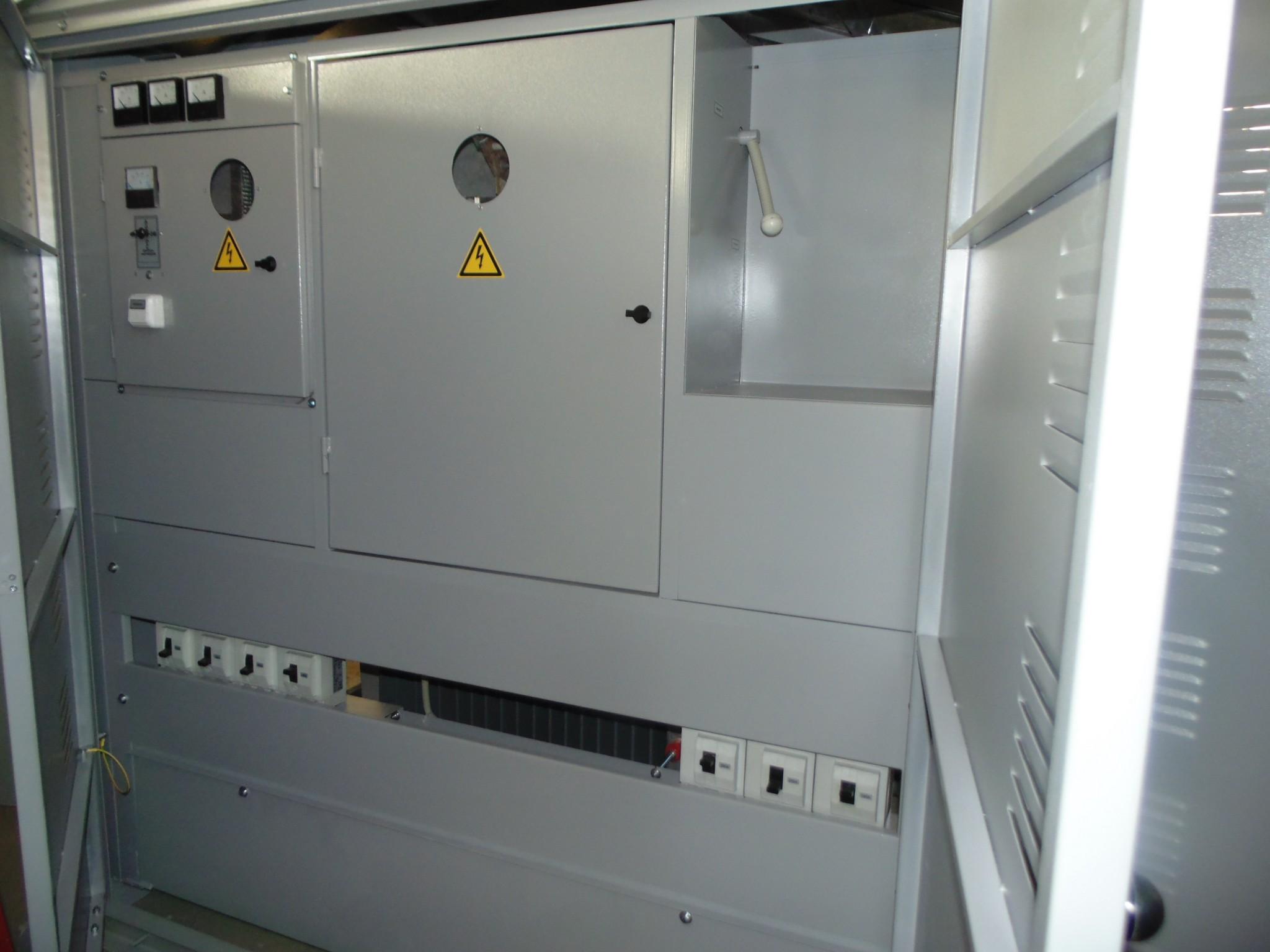

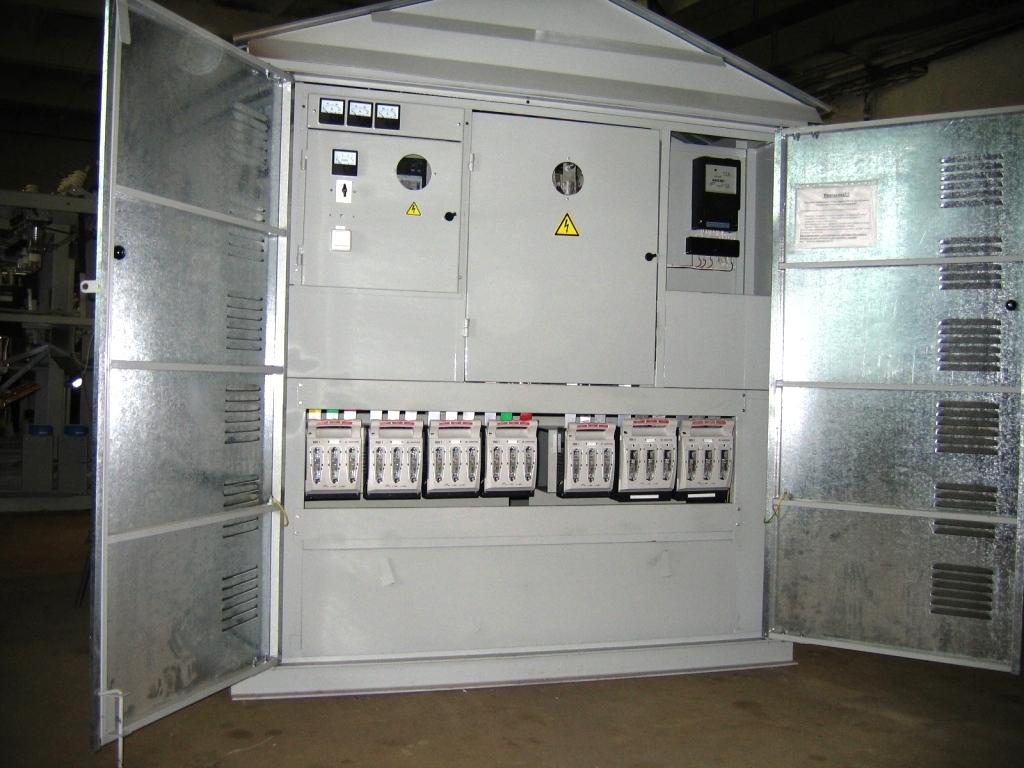

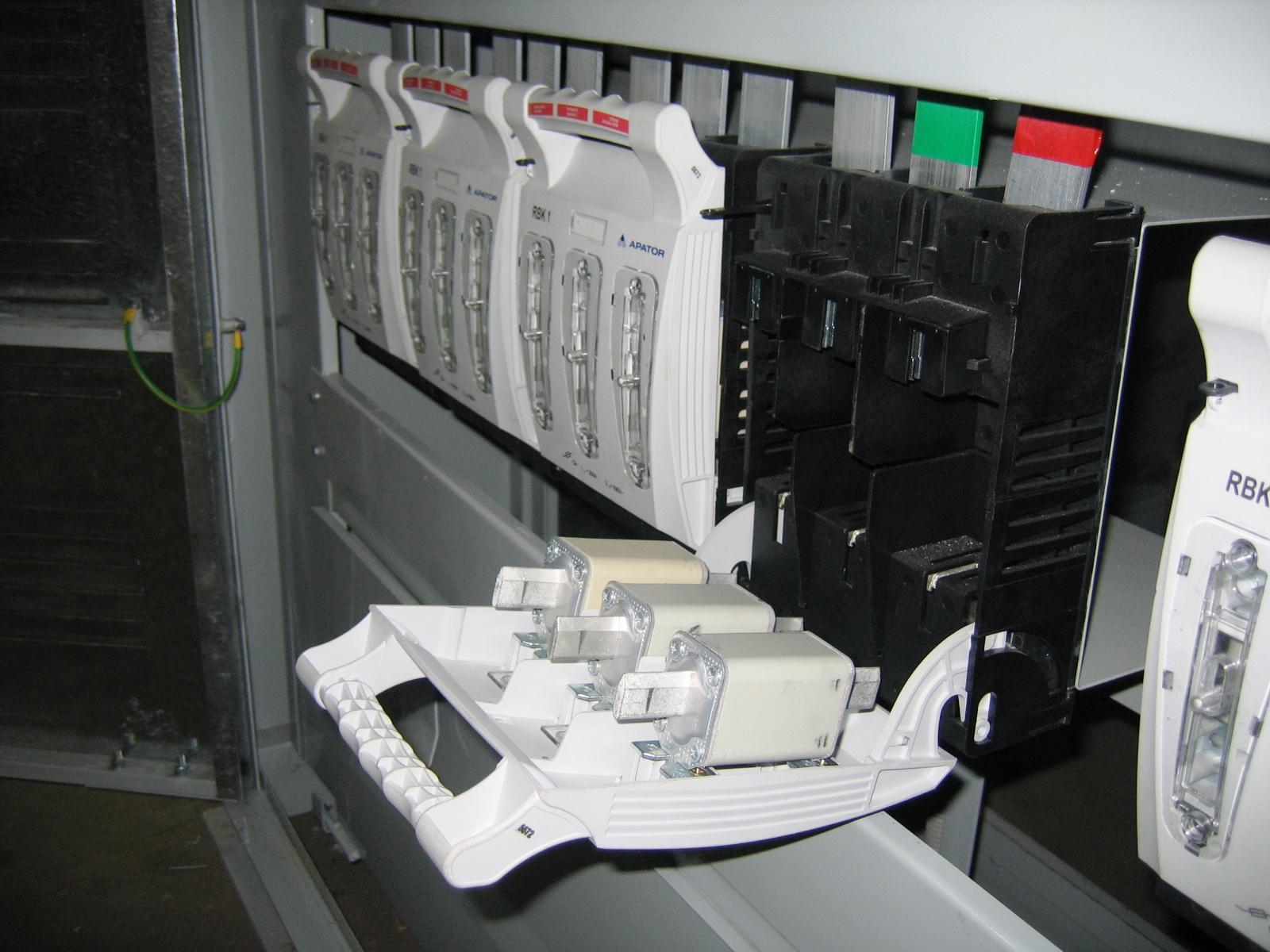

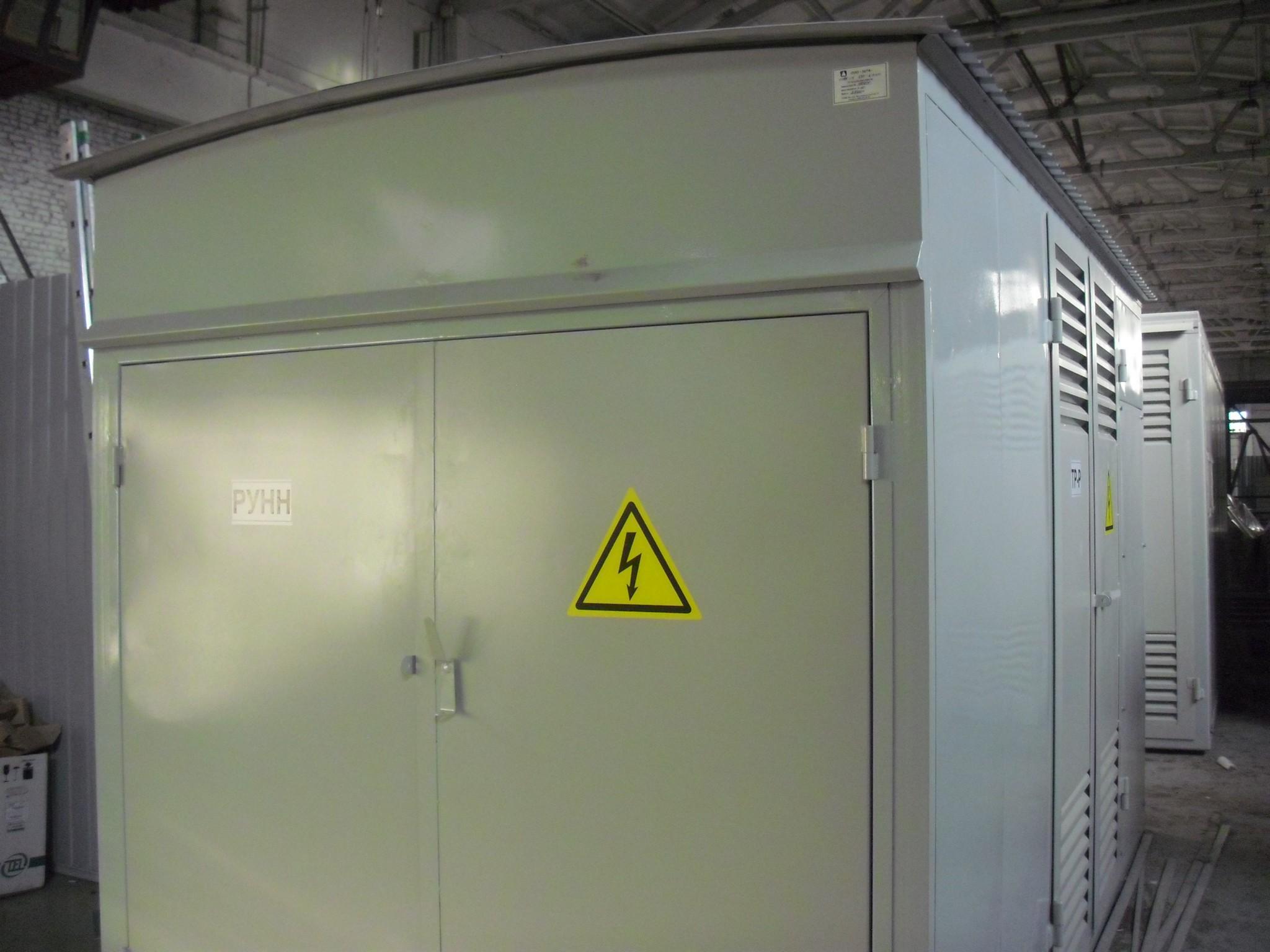

РУНН выполнено в виде низковольтной сборки и имеет следующее оборудование: вводной разъединитель или автоматический выключатель, линейные автоматические

выключатели или рубильники с предохранителями, панель учета электроэнергии и

контроля напряжения на шинах, автомат включения уличного освещения, разрядники (ограничители перенапряжения)



КТП исполнения №3 малогабаритная

В РУВН устанавливаются только предохранители.

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМГ мощностью до 400 кВА включительно.

РУНН выполнено в виде навесного шкафа и имеет следующее оборудование:

вводной рубильник или автоматический выключатель, линейные автоматические выключатели, панель учета электроэнергии и контроля напряжения на шинах, автомат включения уличного освещения, разрядники (ограничители перенапряжения).

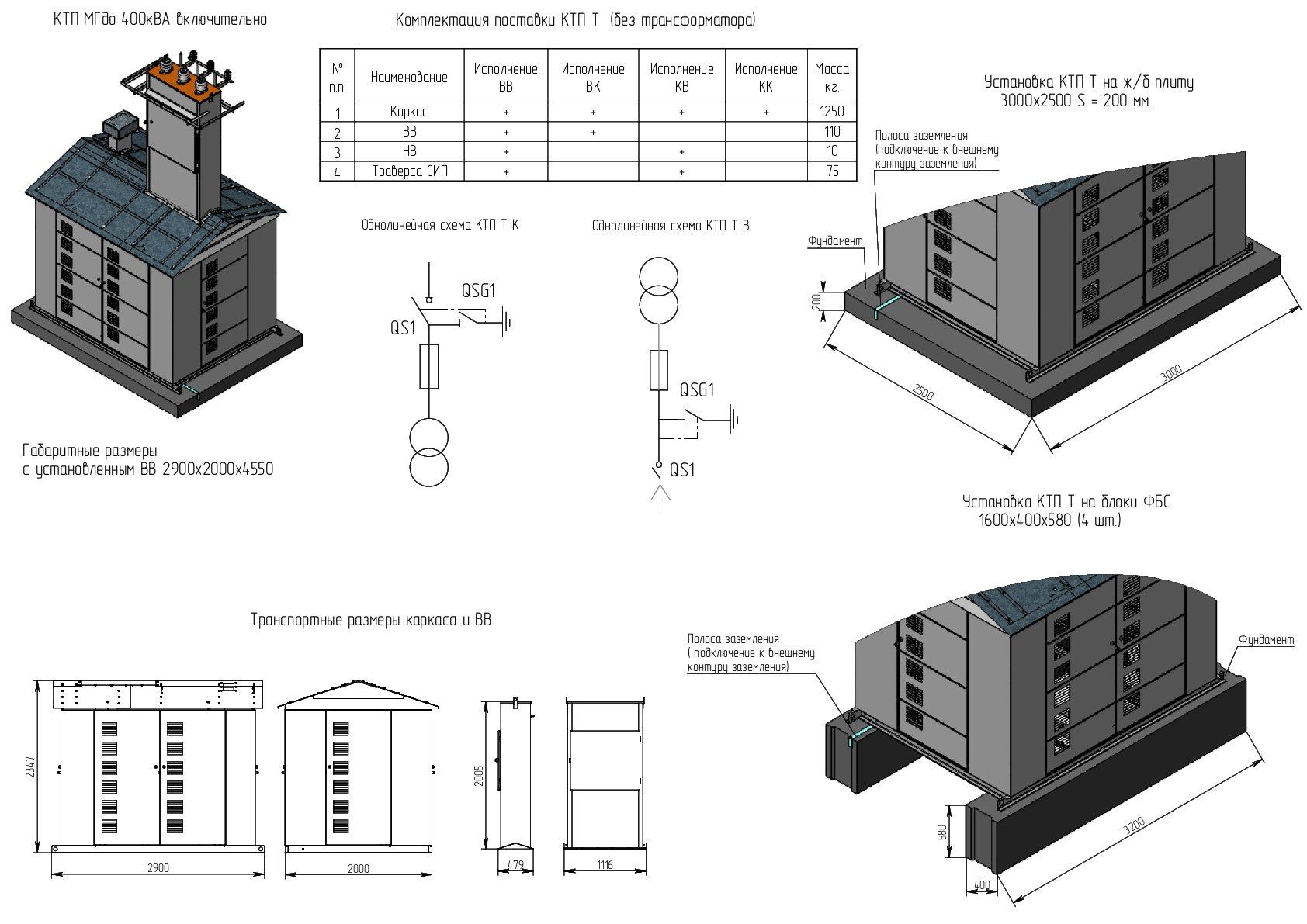

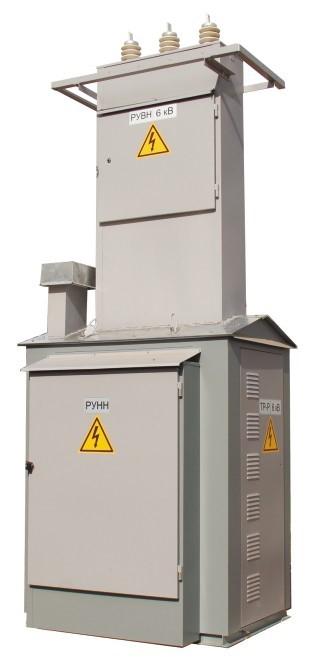

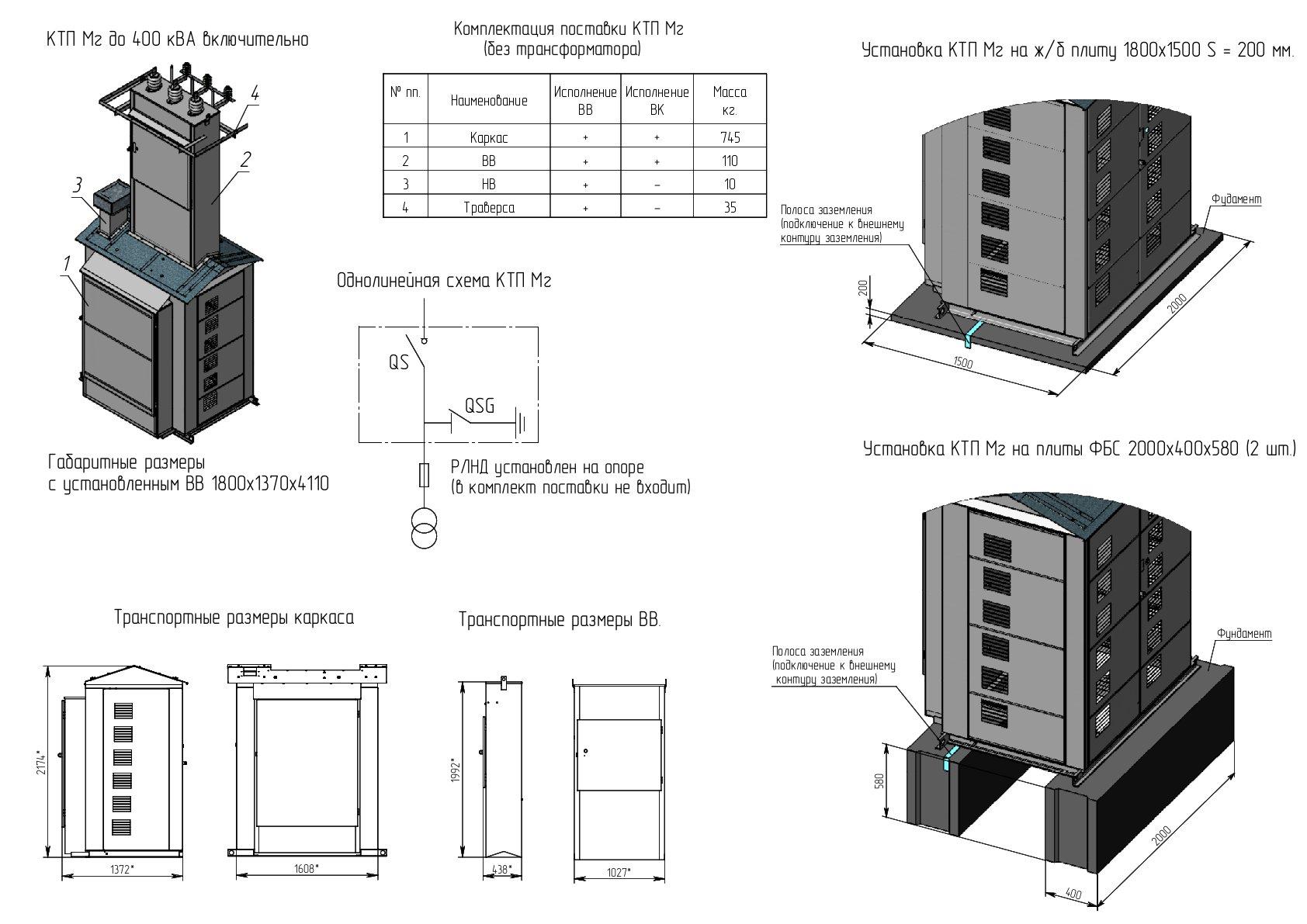

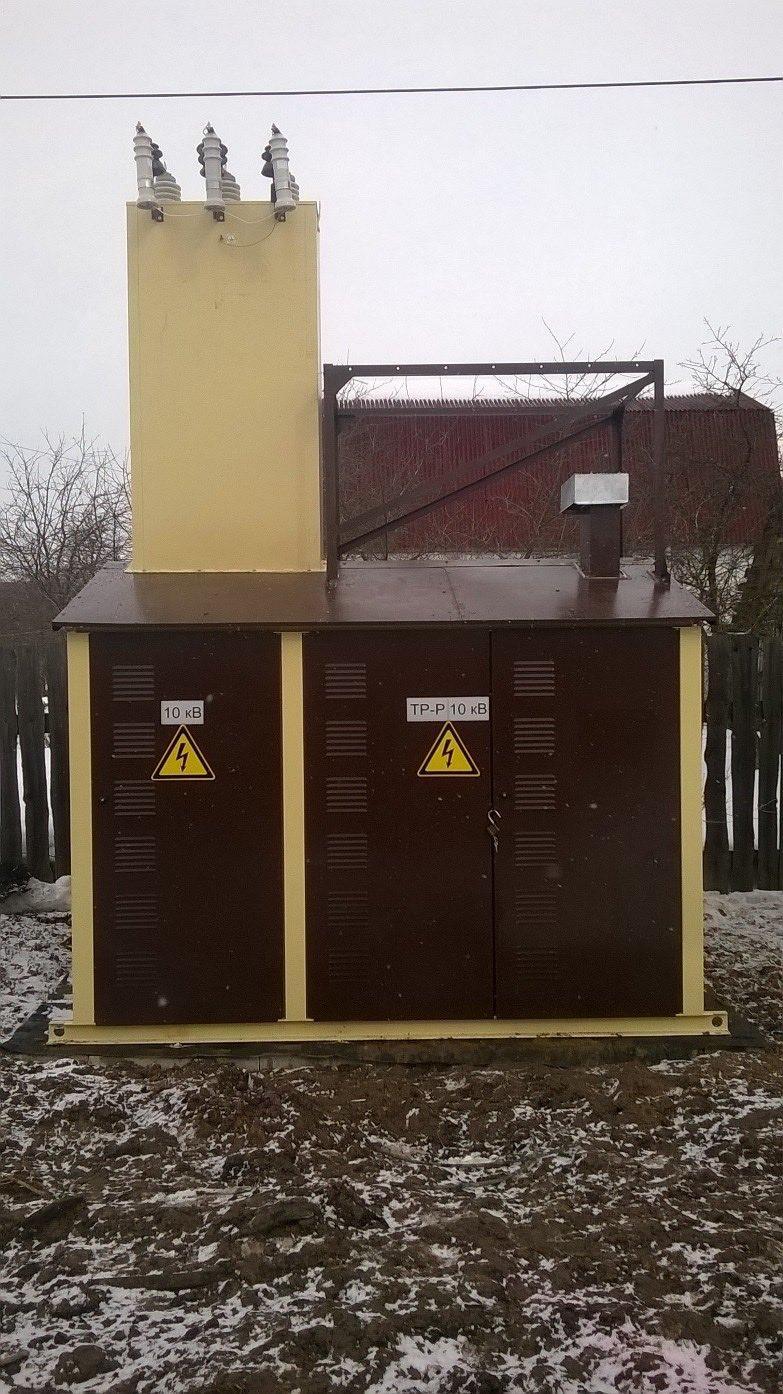

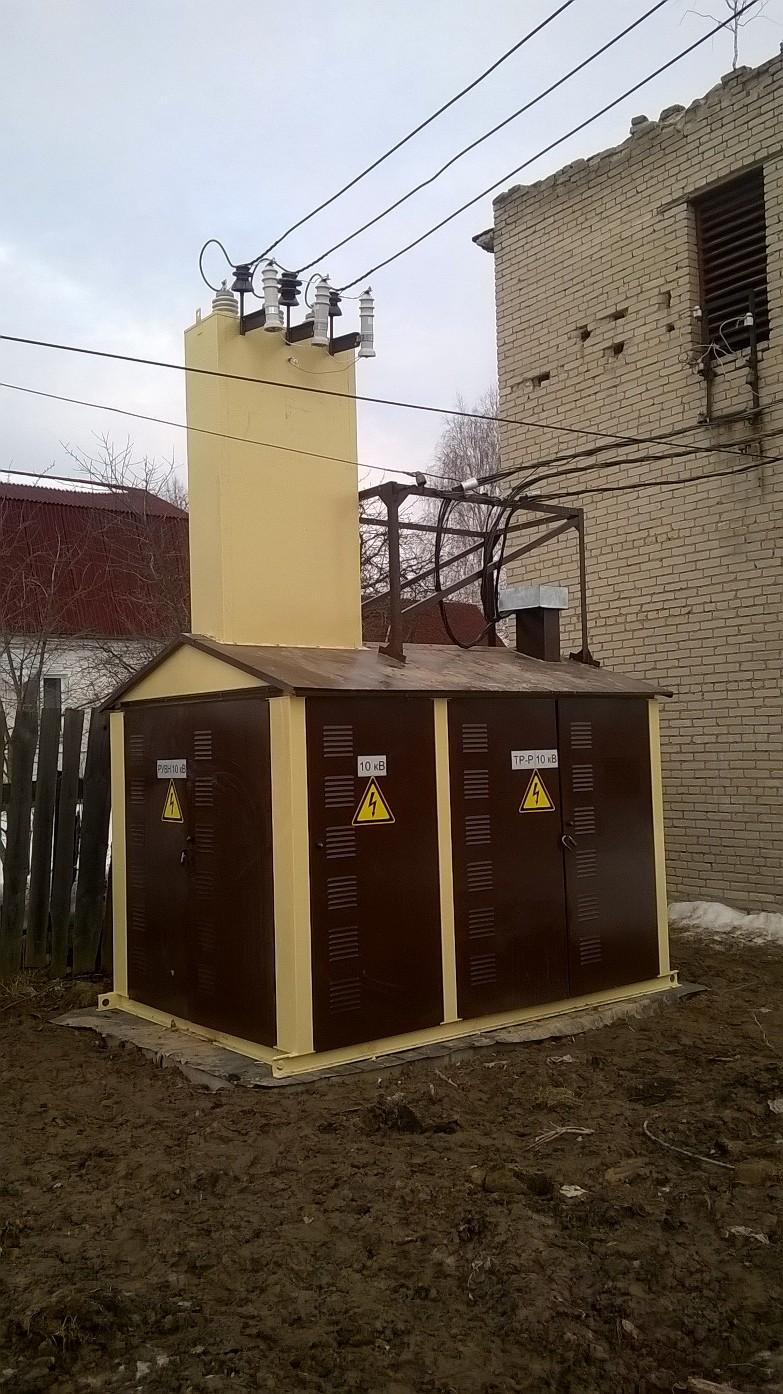

КТП Тупиковая Воздух/Воздух(малогабаритная траверса)

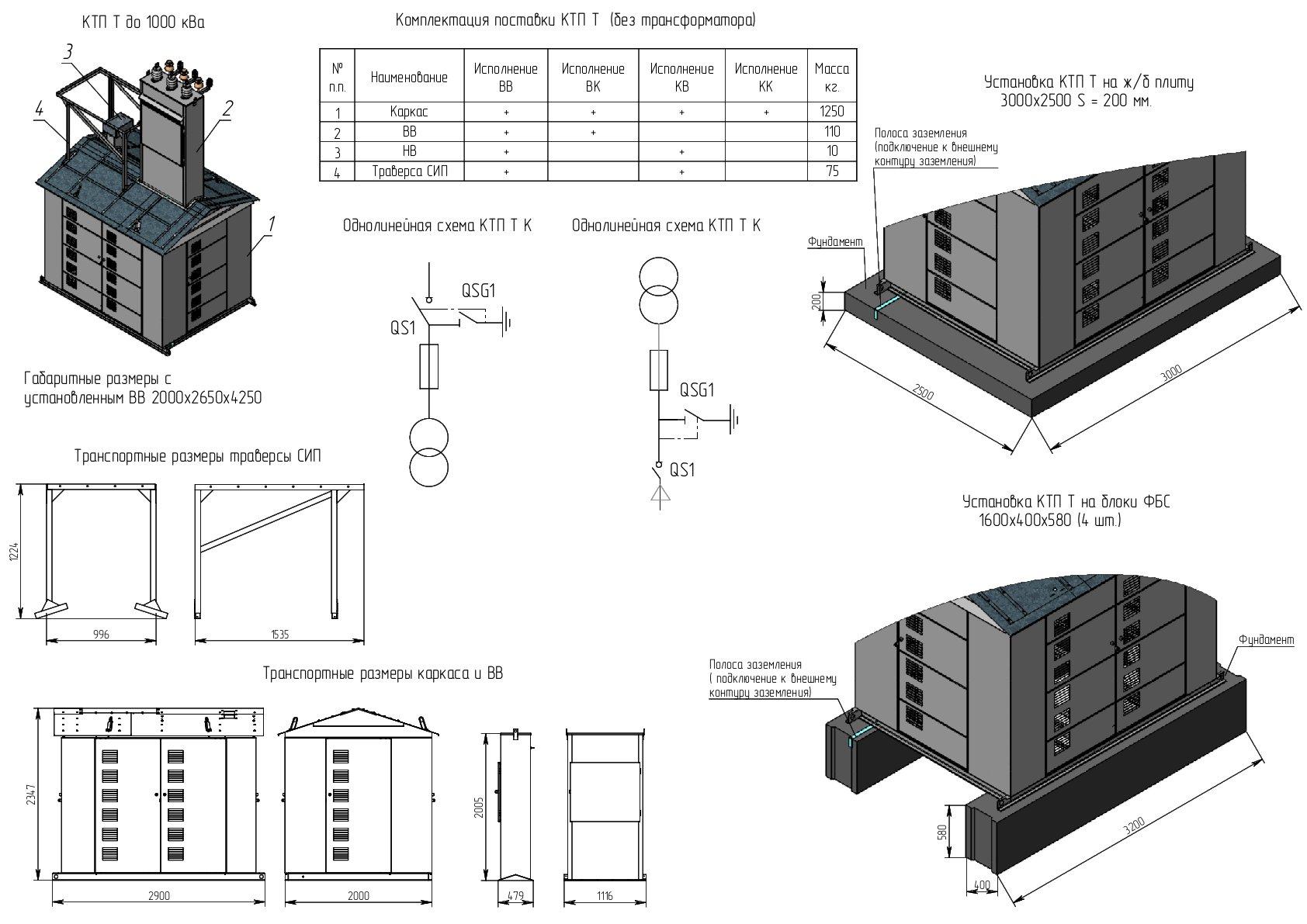

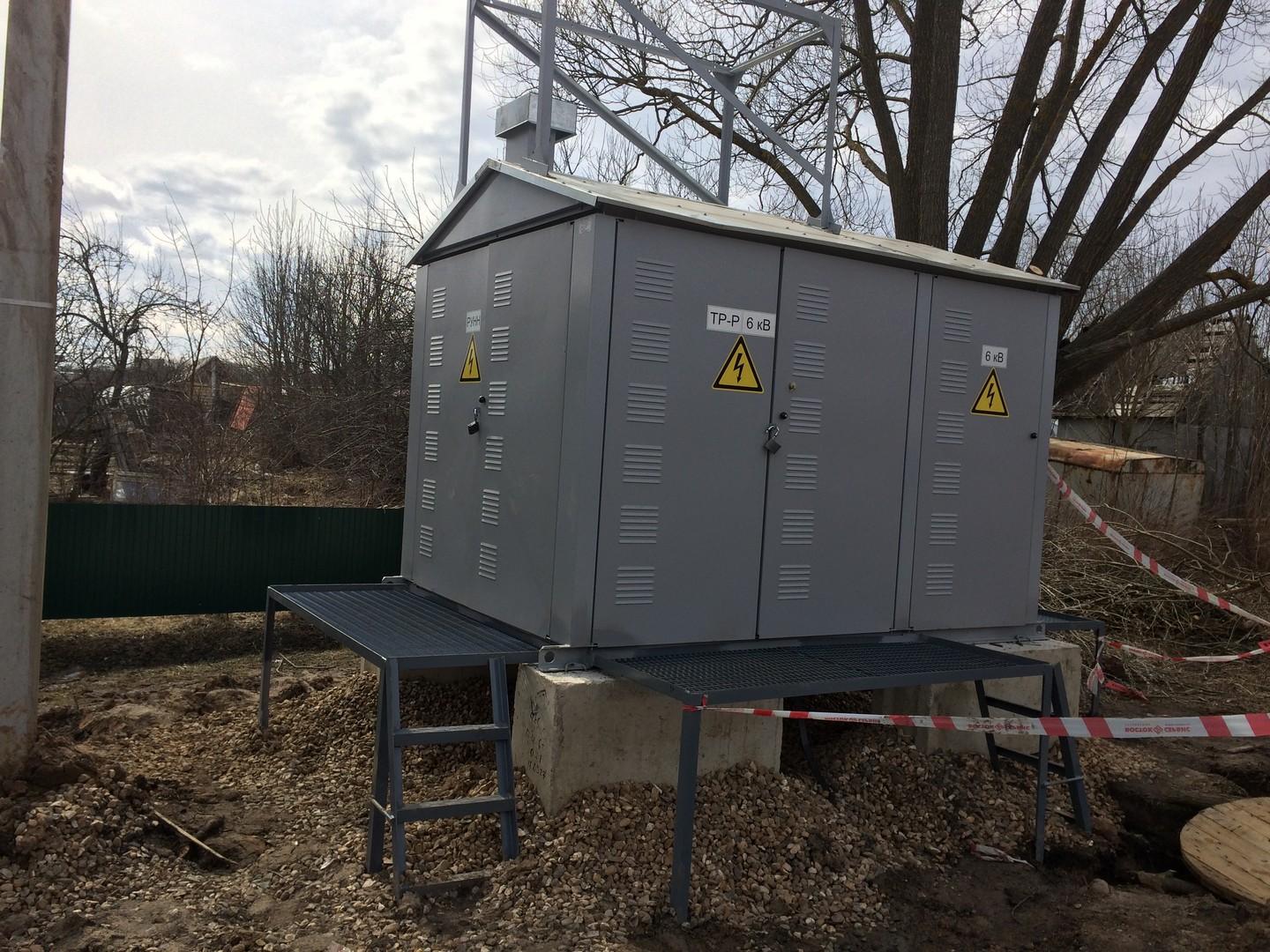

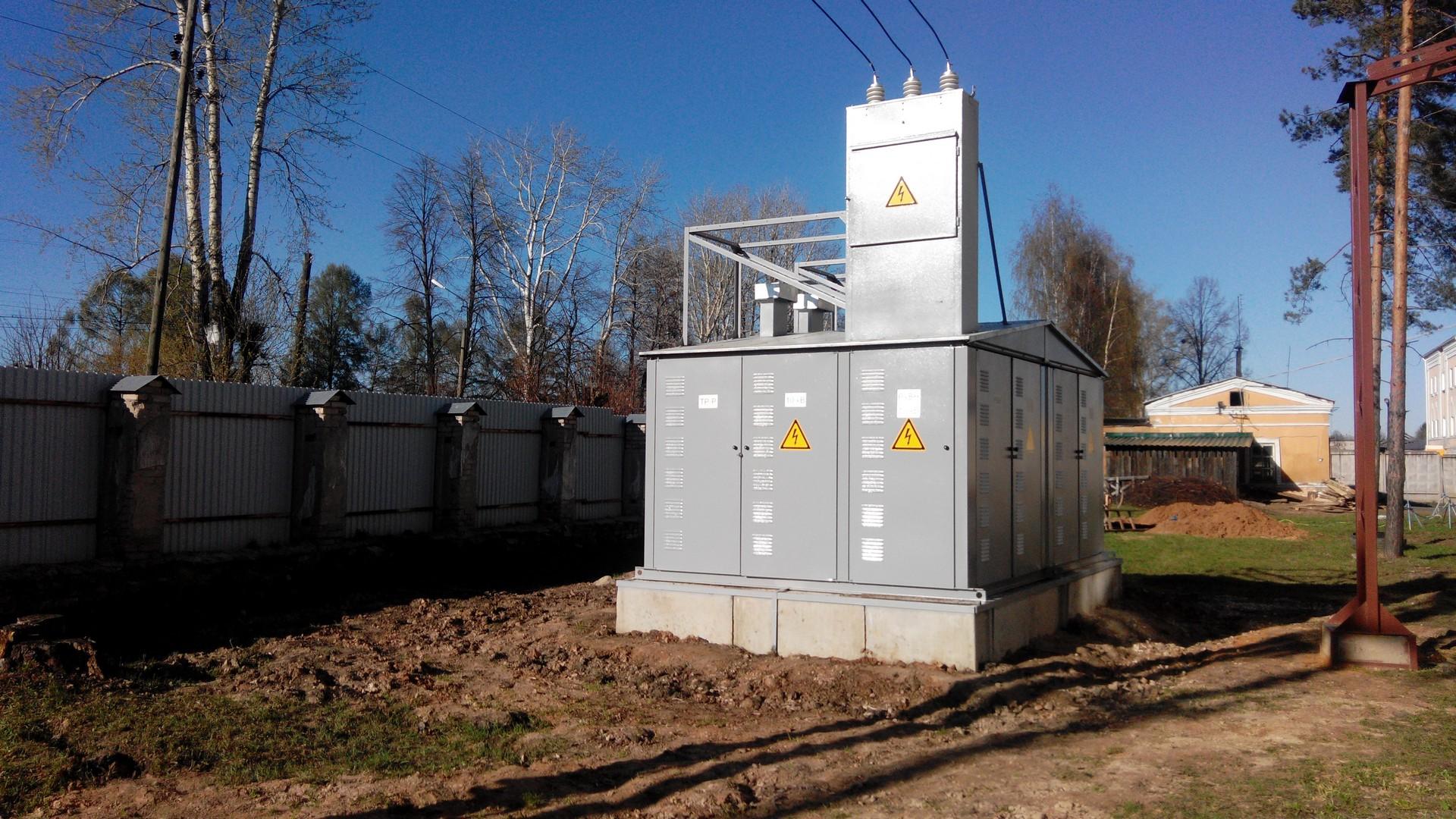

КТП Тупиковая Воздух/Воздух(траверса СИП)



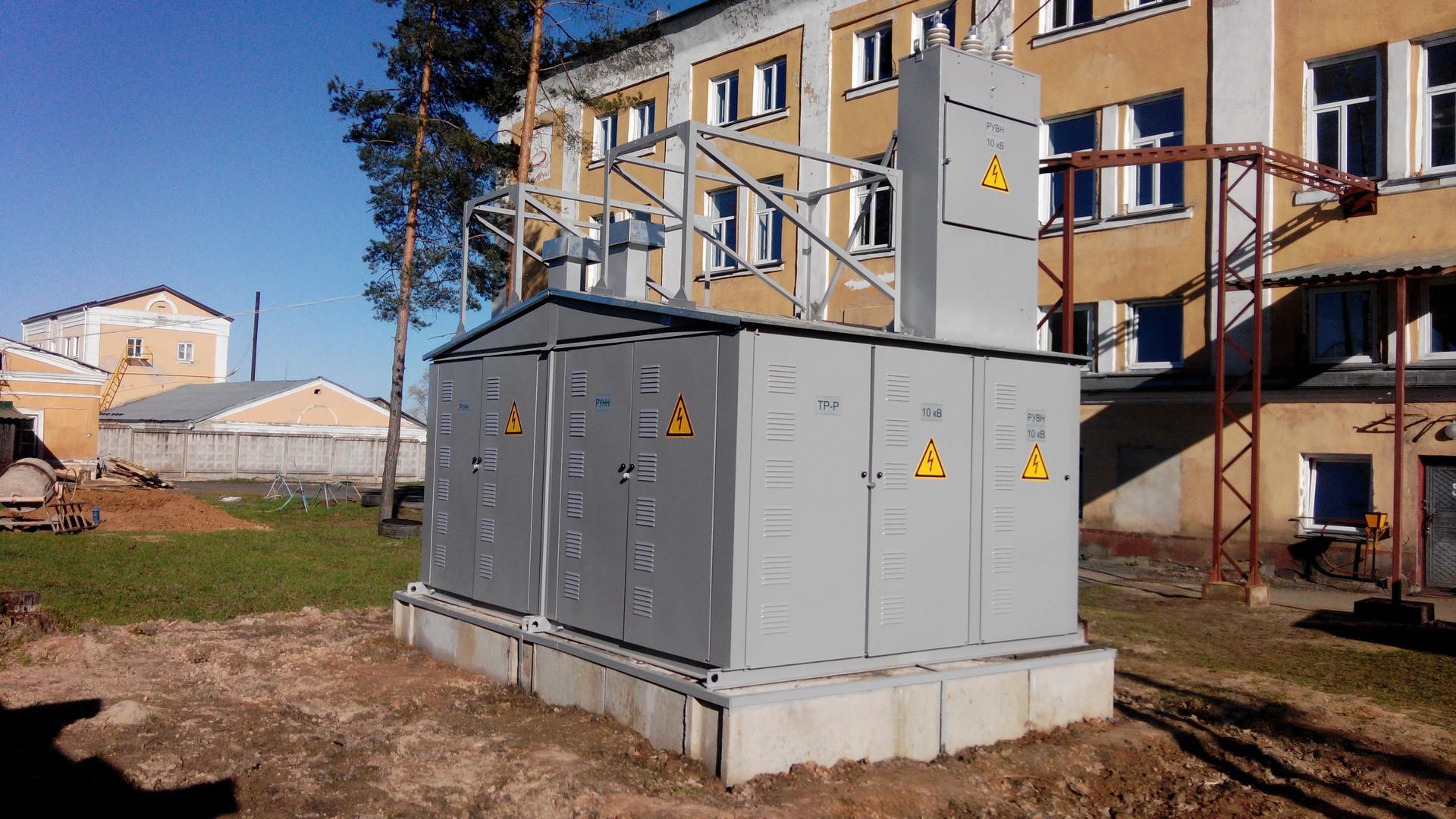

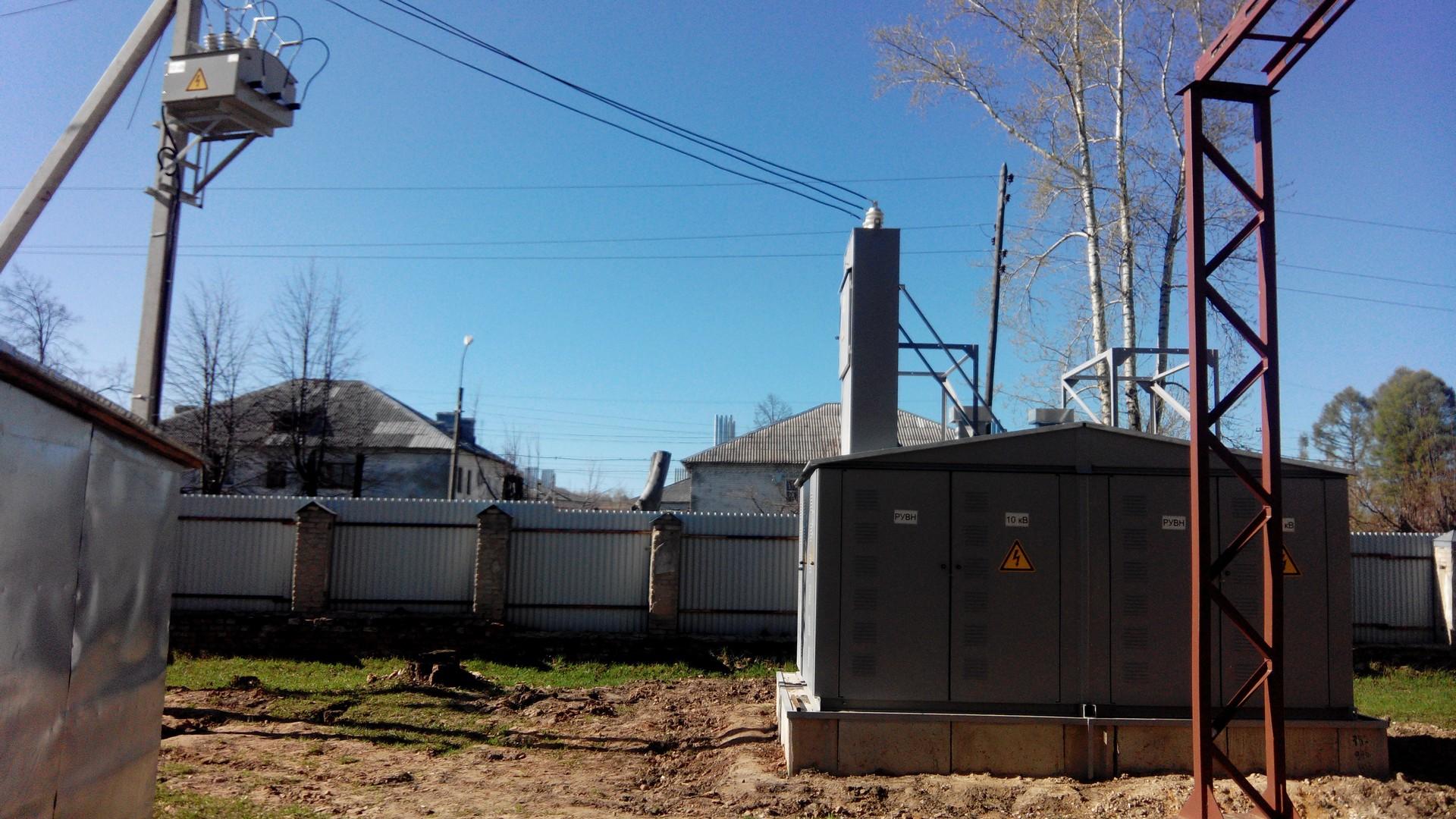

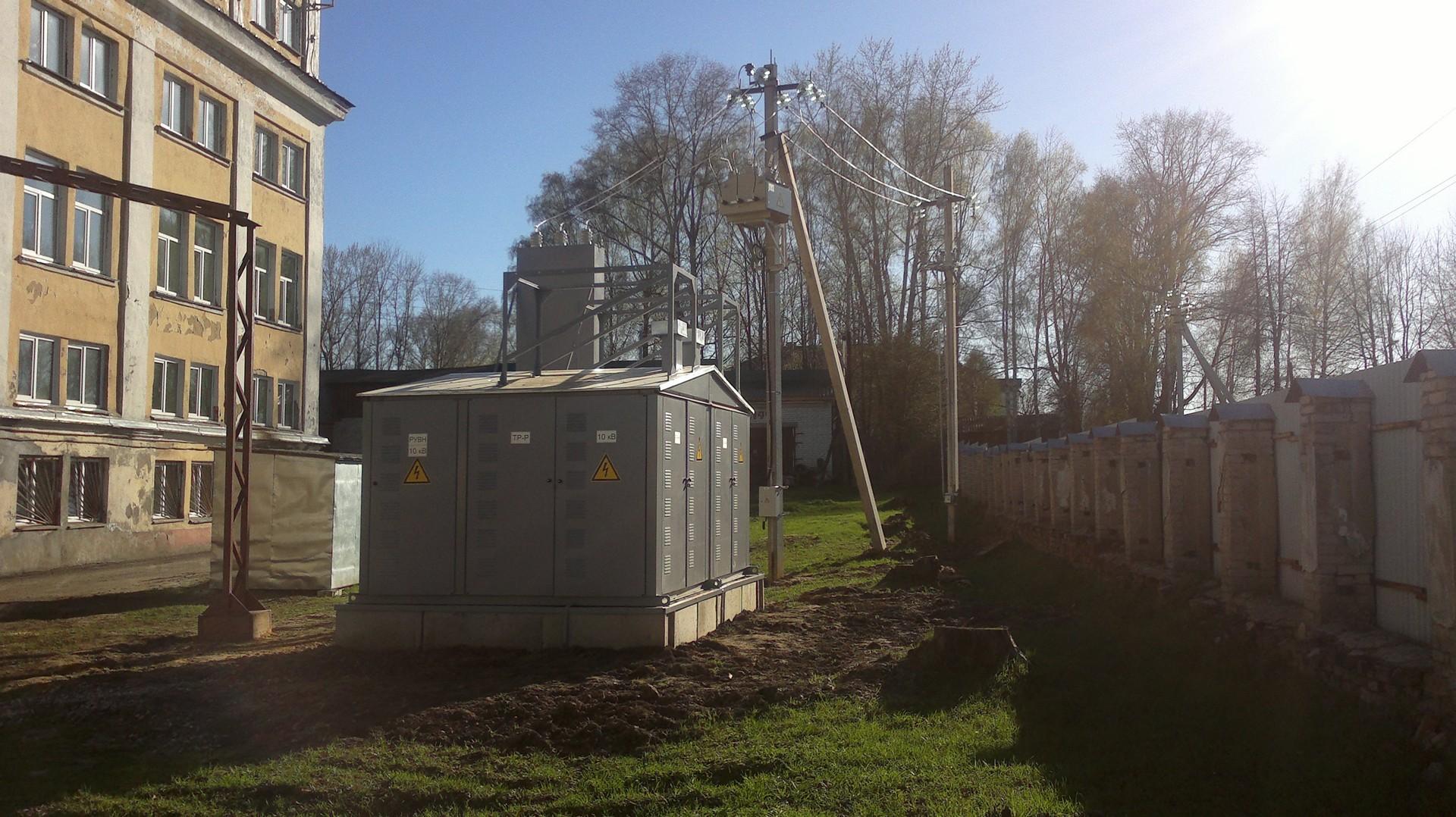

КТП Проходная Воздух/Воздух (траверса СИП)

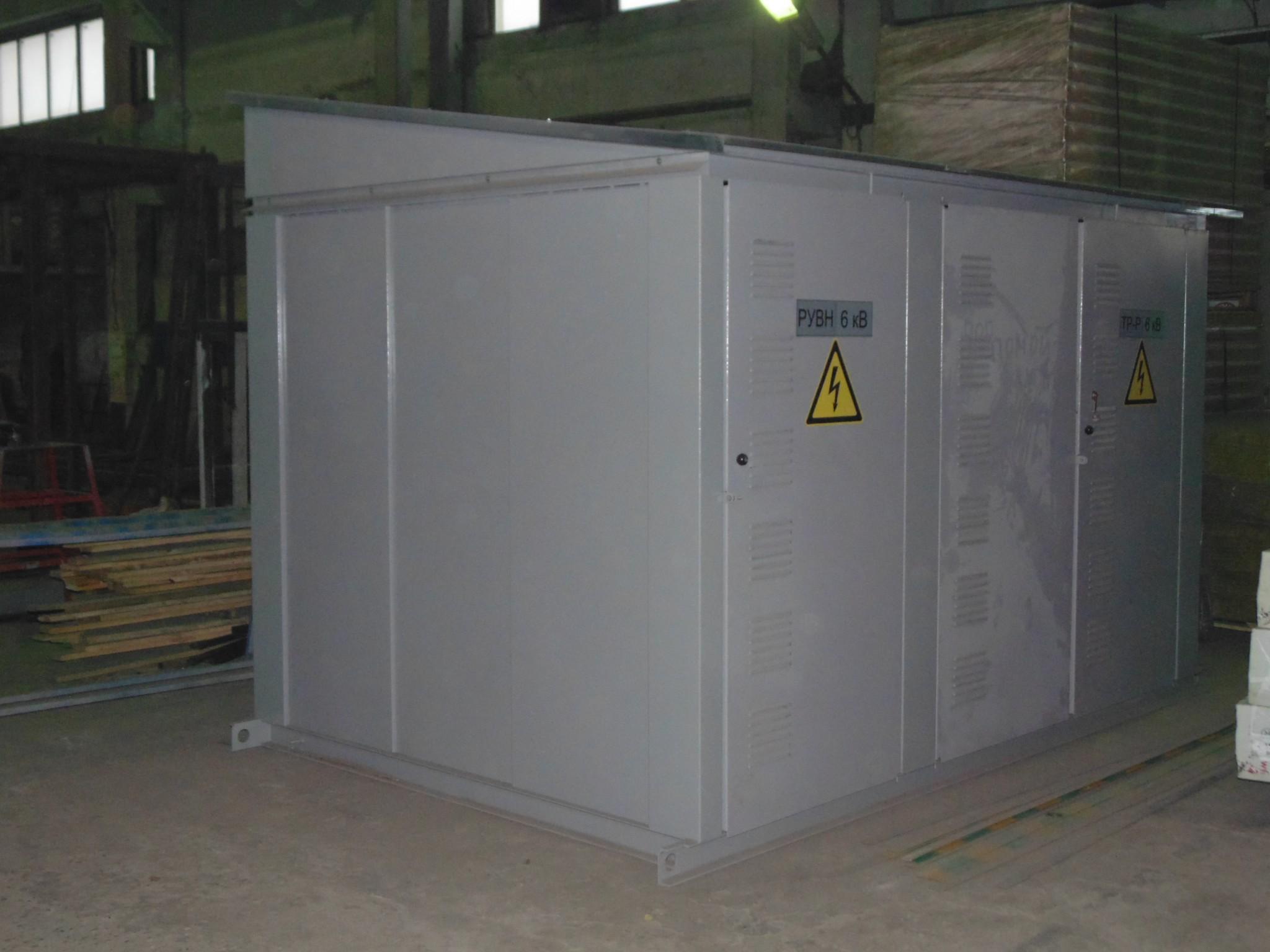

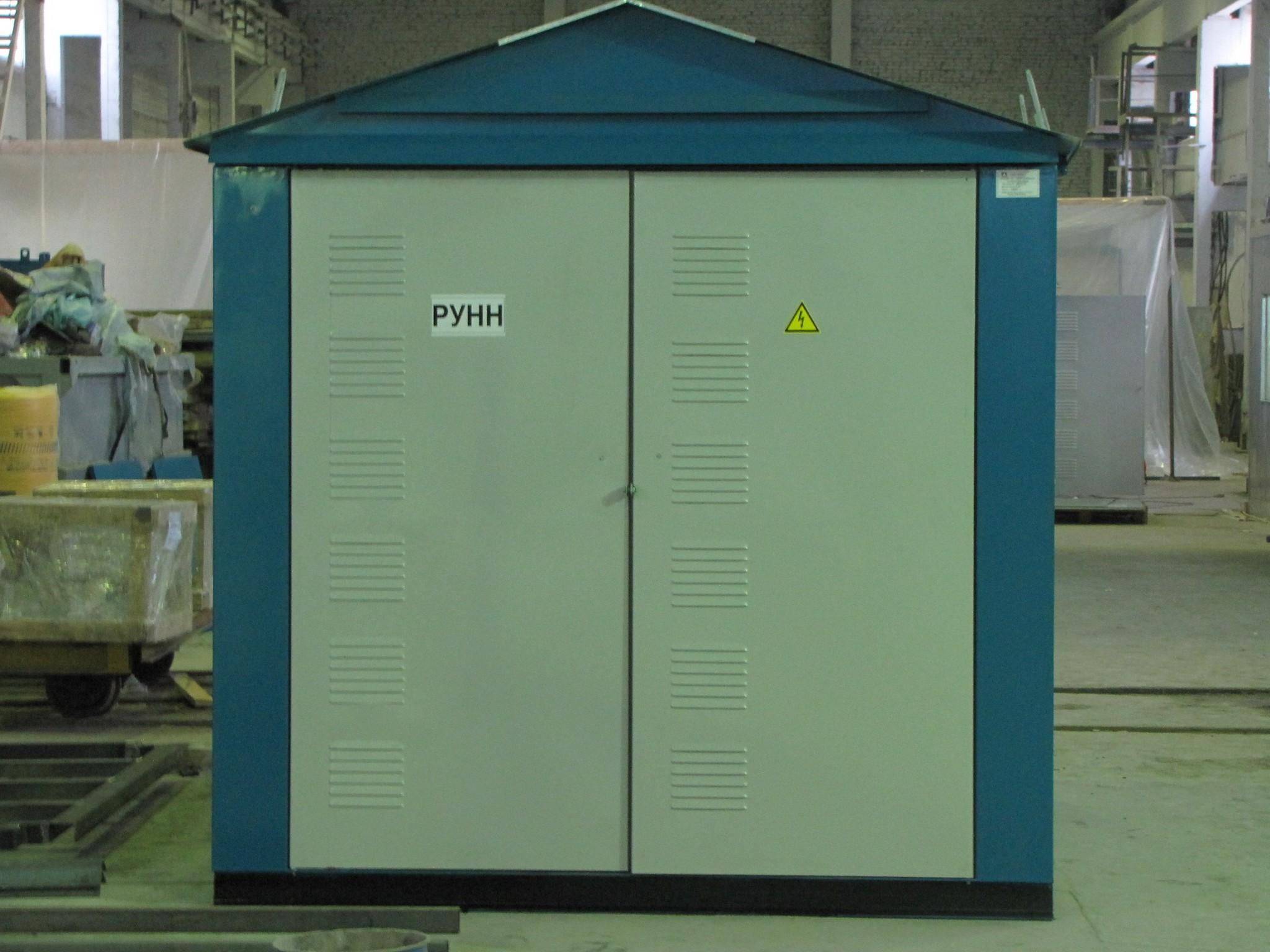

КТП киоск исп.3

Опросный лист на КТП киоск исп.1_изм. 04.12.16

Скачать EXCEL

Опросный лист на КТП киоск исп.3_изм. 16.03.10

Скачать EXCEL

Буклет КТП киоск

Скачать в PDF

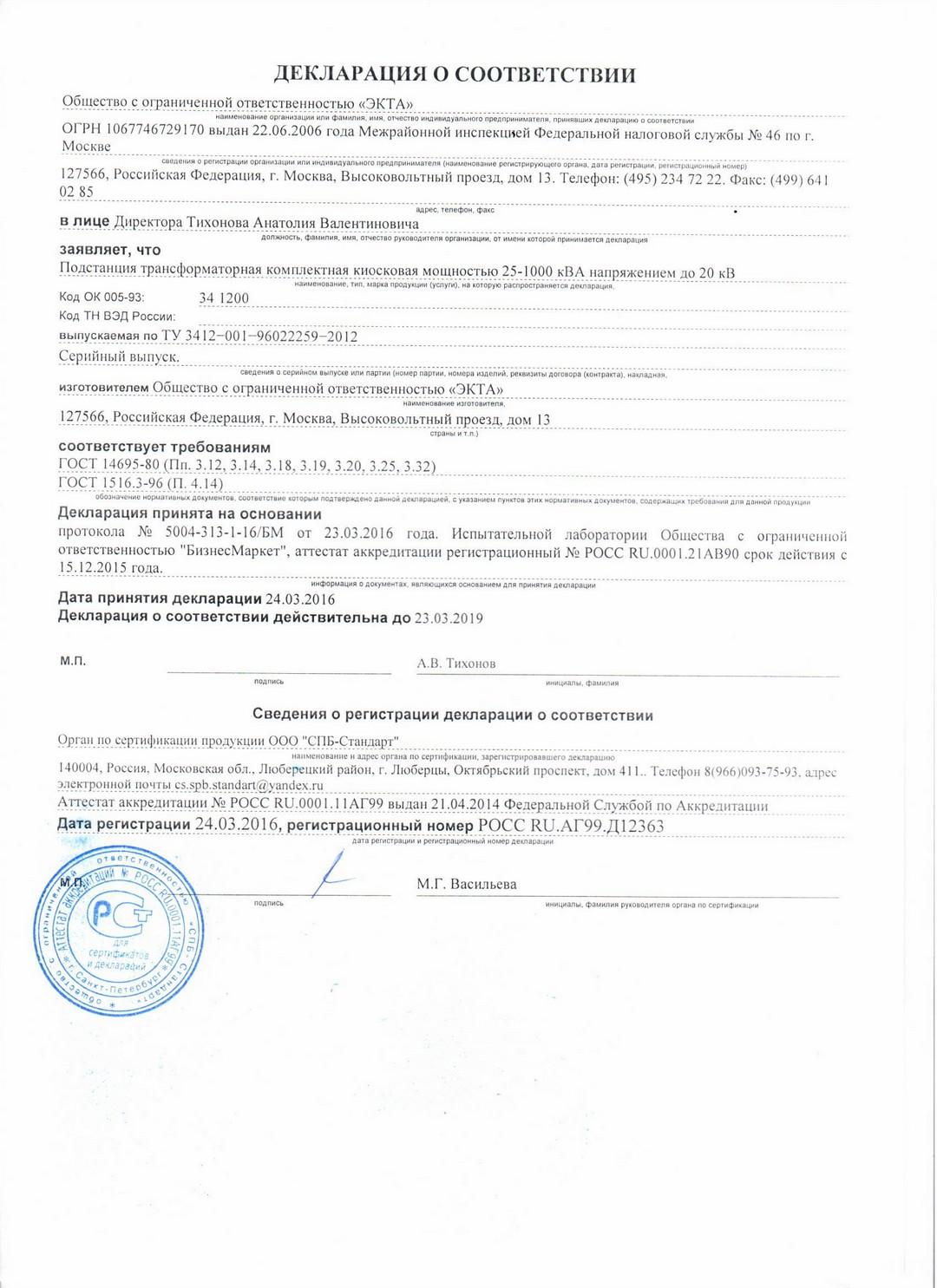

Сертификат Киоск 2016

Скачать в PDF

Декларация Киоск 2016

Скачать в JPG
