ПУНКТ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ ТИПА ВДТ/VR-32 (ПАРН)

Пункт автоматического регулирования напряжения серии ПАРН ВДТ/VR32 (далее по тексту ПАРН) применяется при реконструкции, модернизациии, новом строительстве воздушных линий электропередач распределительных сетей 6 и 10 кВ.

Применение ПАРН позволяет решить следующие задачи:

• увеличение пропускной способности существующих линий для подключения новых потребителей;
• передача электроэнергии по линиям 6 и 10 кВ на большие расстояния;
• обеспечение качества электроэнергии, в том числе устранение несимметрии напряжений в линиях;

При этом ПАРН выполняет основную функцию автома- тического поддержания уровня напряжения в заданных пределах (повышение, понижение) при прямом или обратном направлении потока мощности (реверсивный режим).

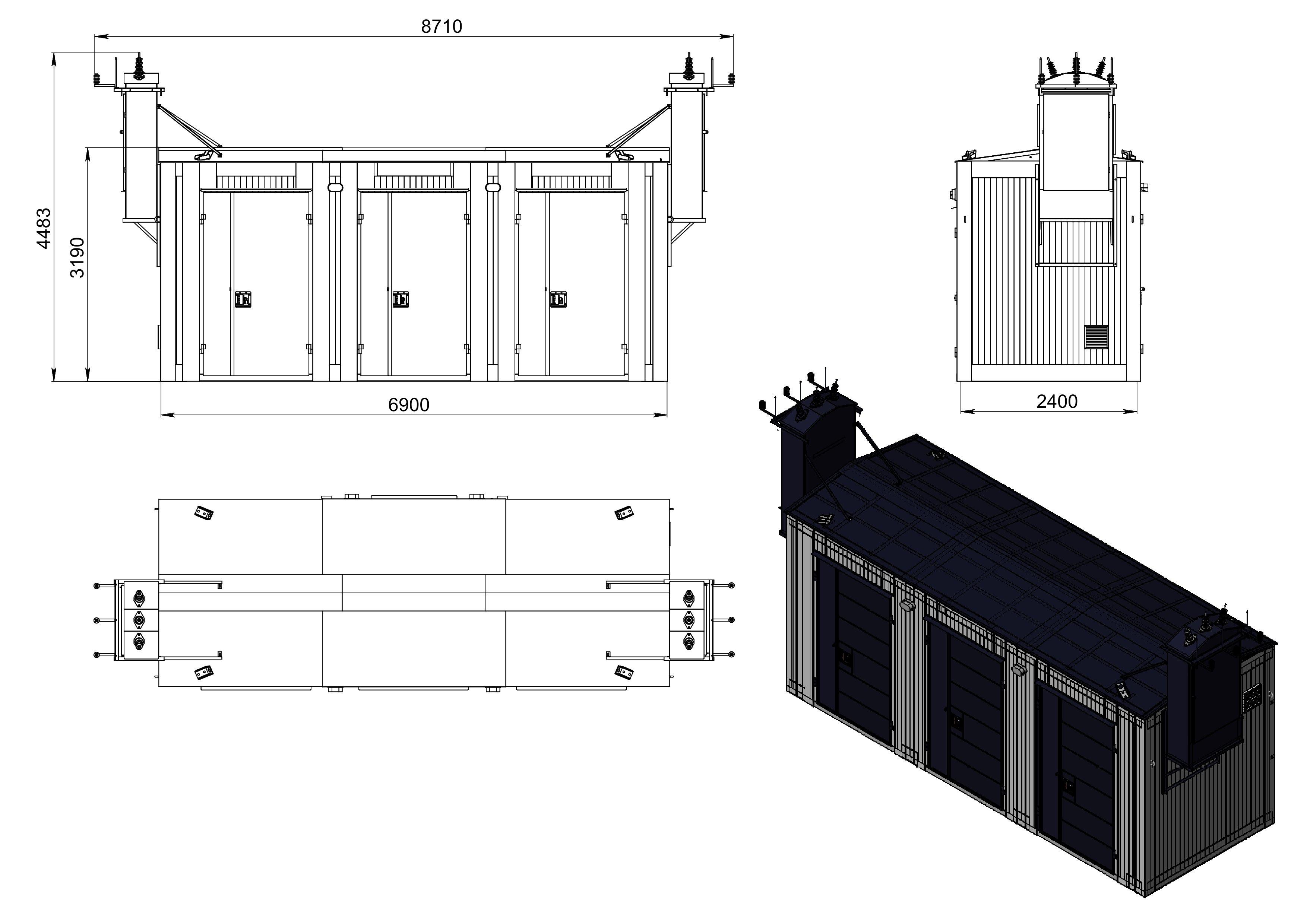

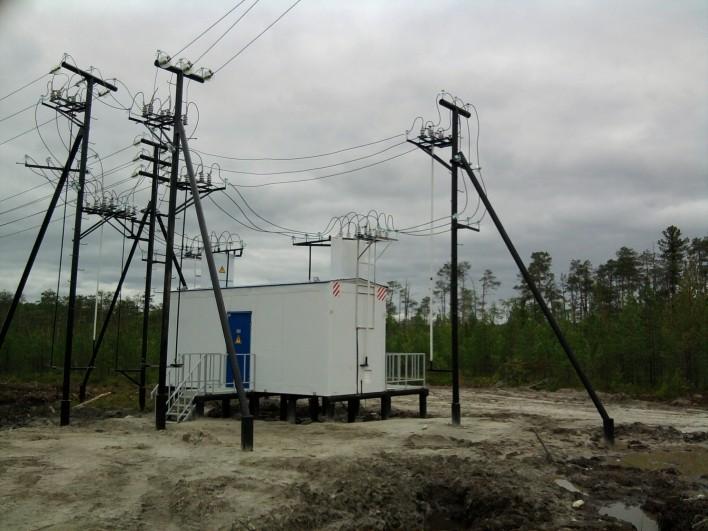

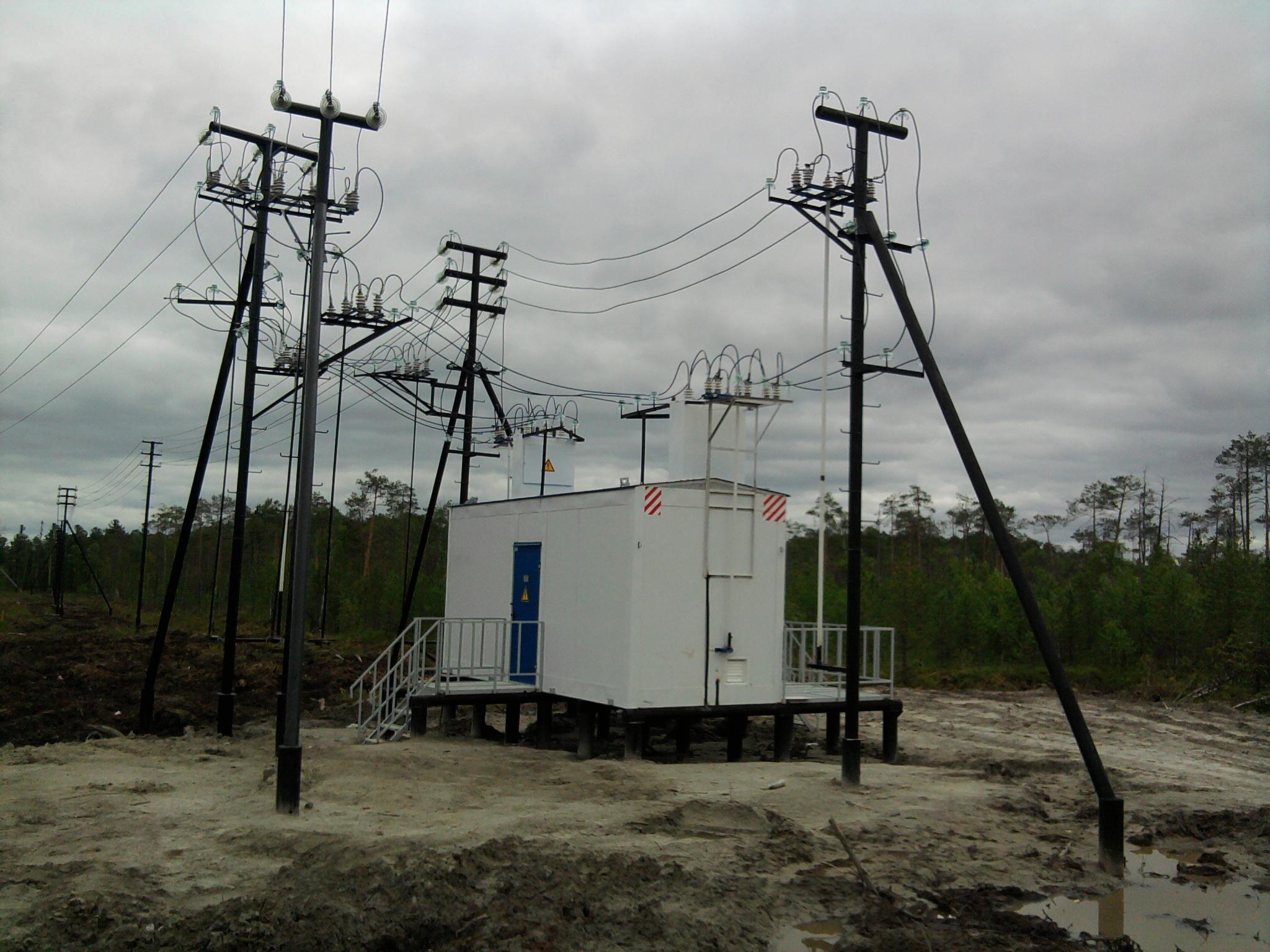

КОНСТРУКЦИЯ ПАРН

ПАРН состоит из:

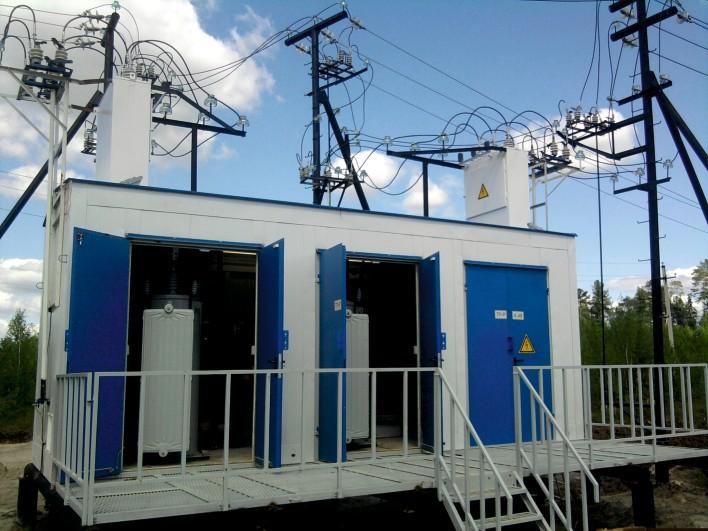

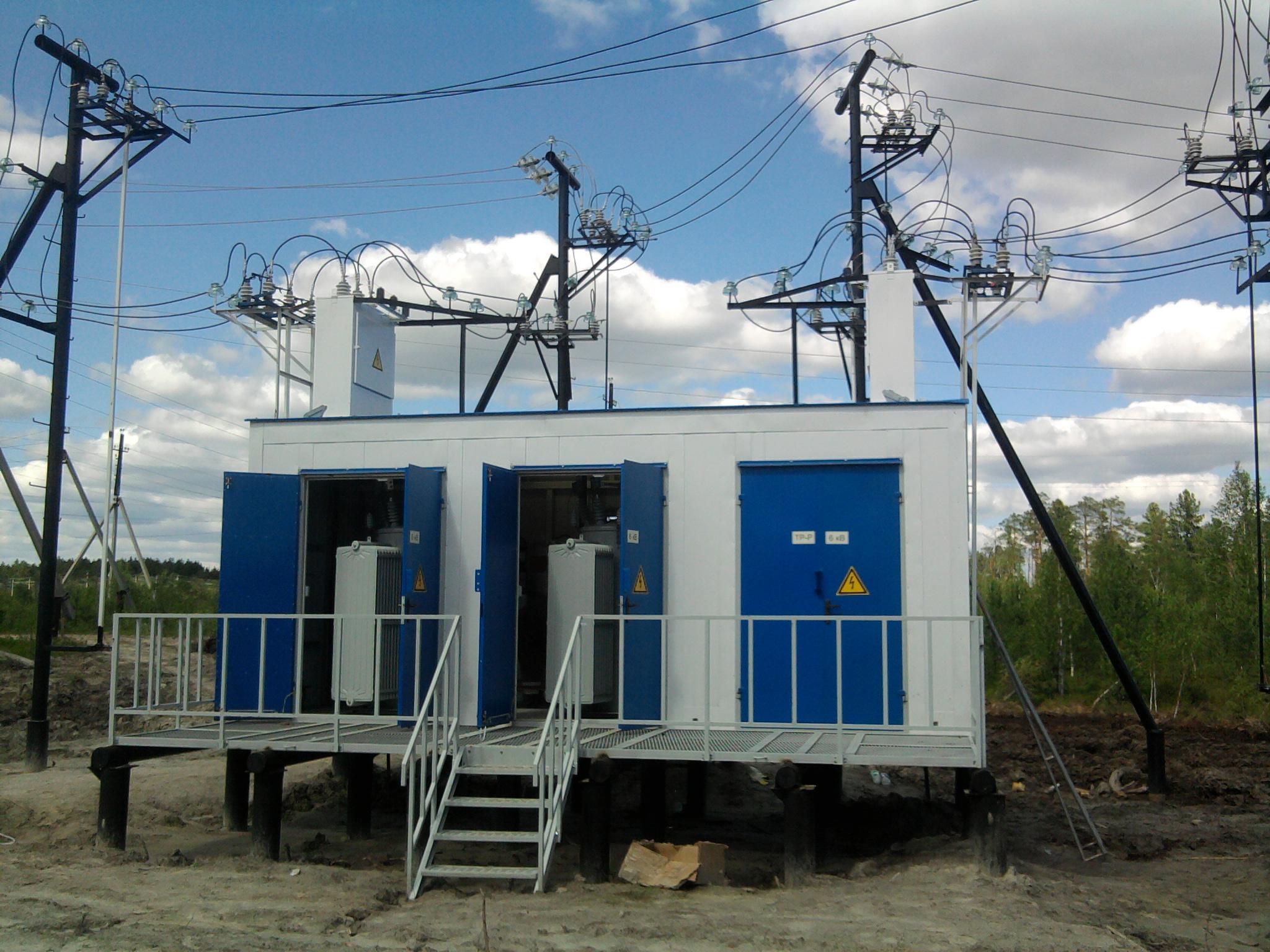

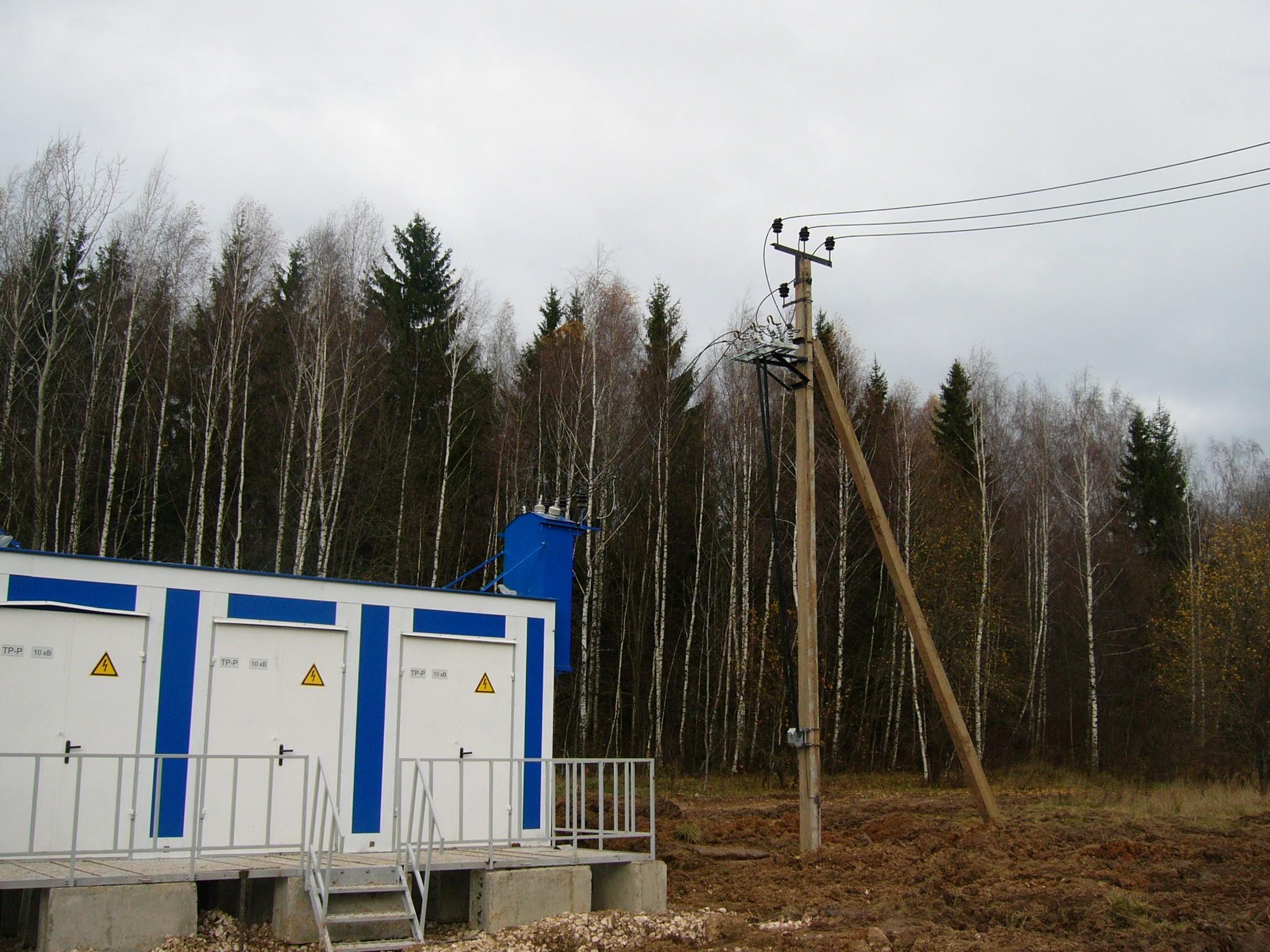

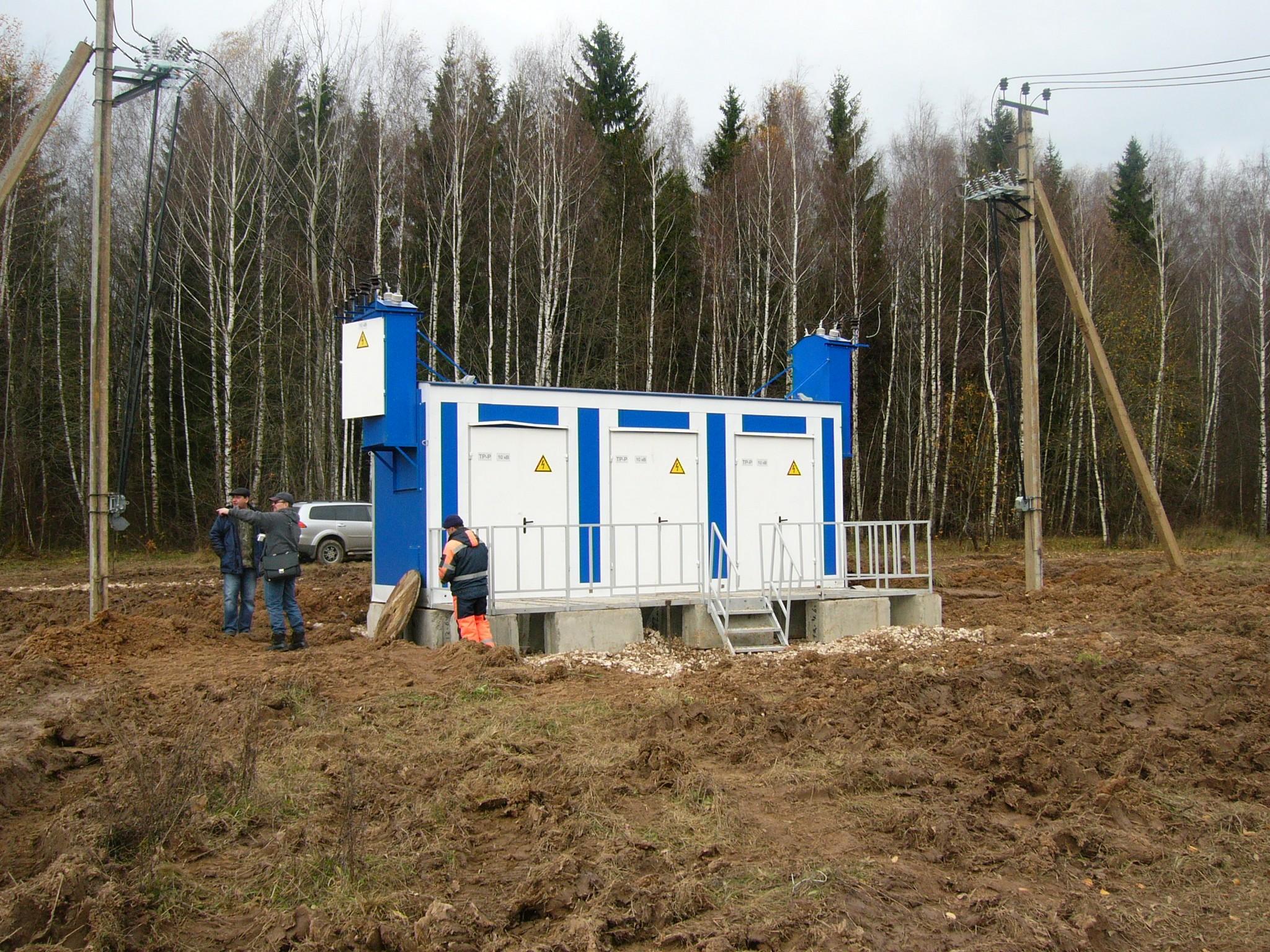

• утепленного корпуса из «сэндвич» панелей в комплекте с площадками обслуживания и лестничными площадками,

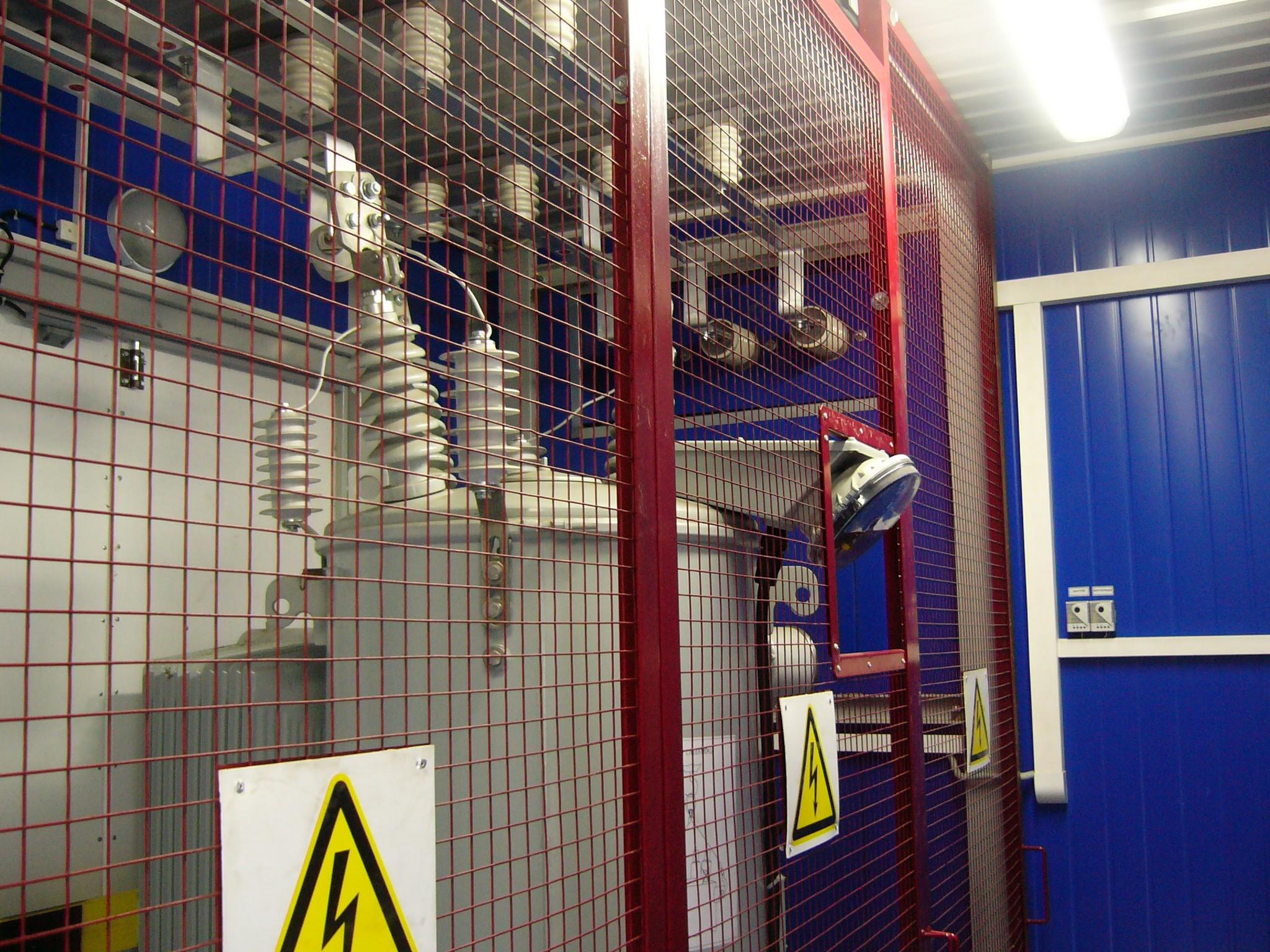

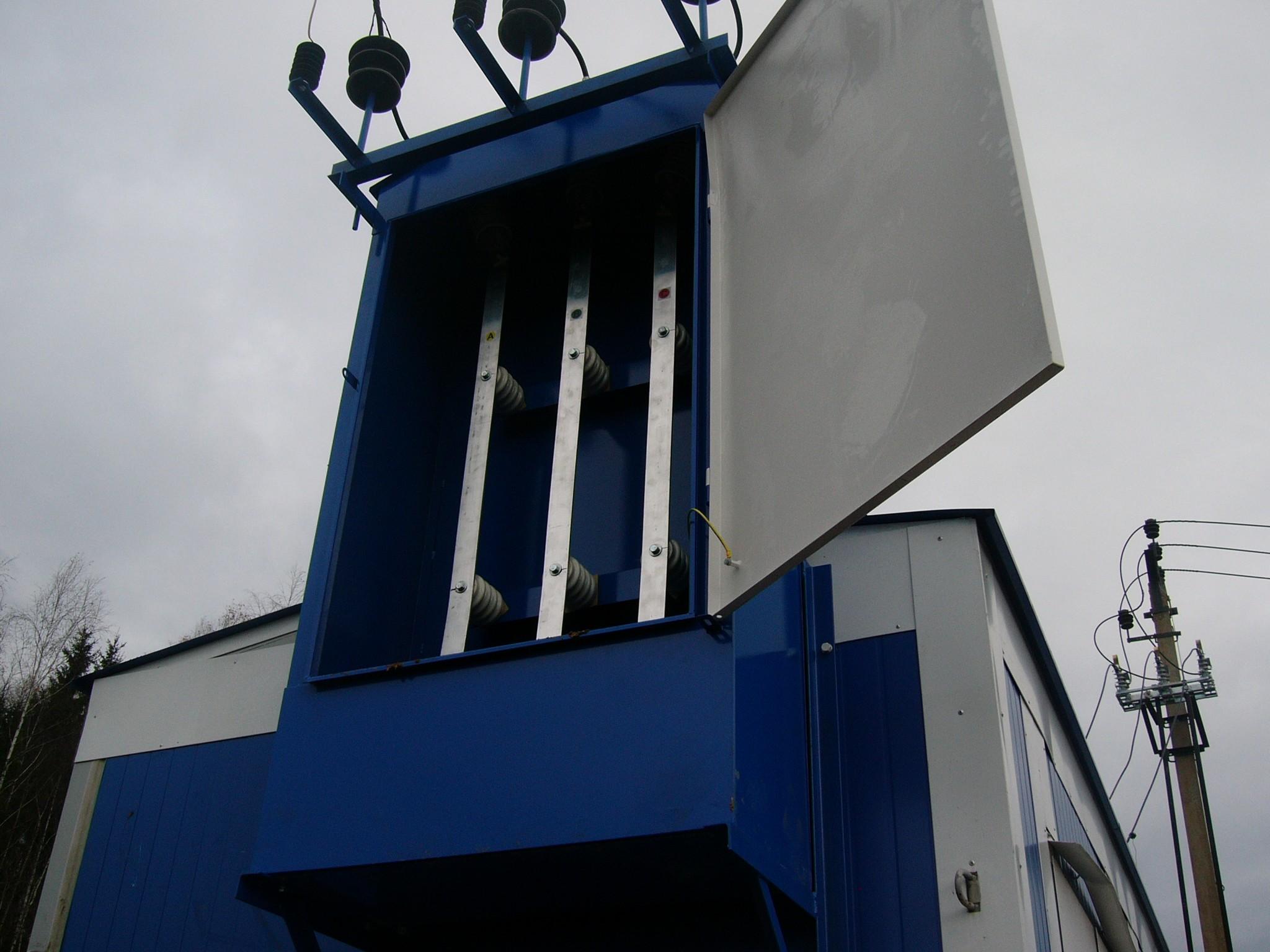

• вольтодобавочных трансформаторов (силовых модулей), смонтированных внутри корпуса,
• низковольтных шкафов контроля и управления,
• монтажного комплекта для установки элементов ПАРН.

Вольтодобавочный трансформатор (далее ВДТ) выполнен на базе однофазного масляного автотрансформатора наружной установки, имеющего общую и последовательную обмотки. Регулирование напряжения осуществляется под нагрузкой с помощью переключателя ступеней в диапазоне ±10%. ВДТ оснащен встроенными измерительными трансформаторами тока и напряжения. Управление переключателем ступеней осуще- ствляется от микропроцессорного устройства контроля и управления. Микропроцессорное устройство установлено в отдельный металлический шкаф (шкаф управления, далее ШУ), который крепится на корпусе ВДТ или отдельно. Разъединители используются для осуществления непрерывности электро- снабжения при проведении ремонтных или профилактических работ с элементами ПАРН, а также обеспечивают видимый разрыв для выполнения безопасных методов работы персонала. ОПН служат для защиты обмоток ПАРН от возможных перенапряжений.
