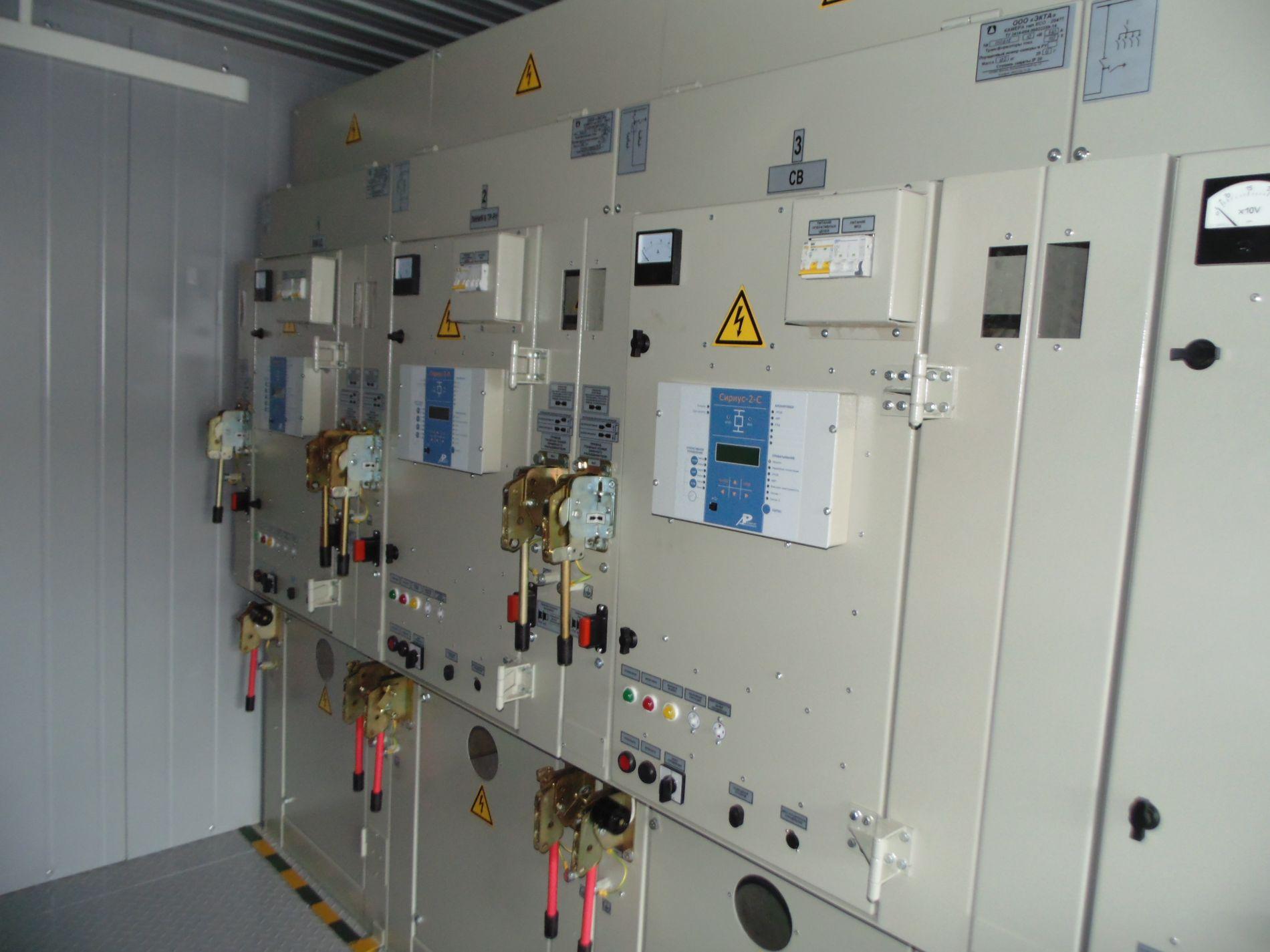

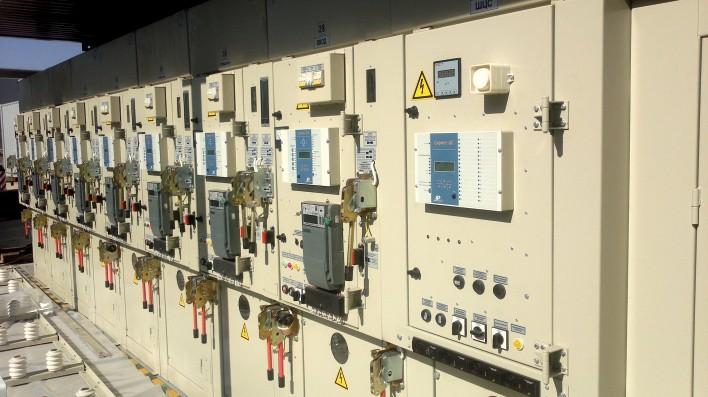

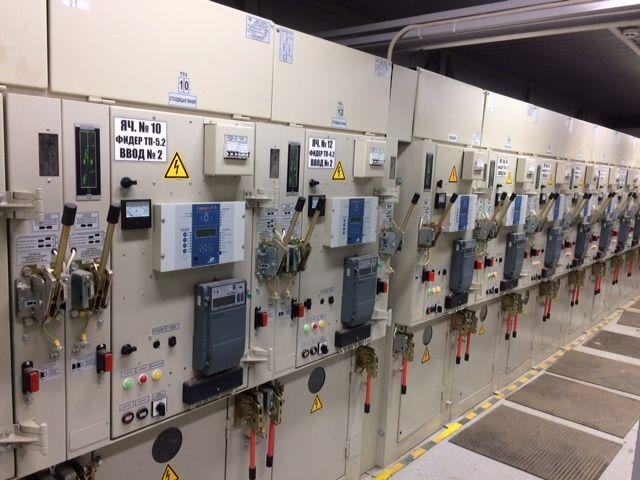

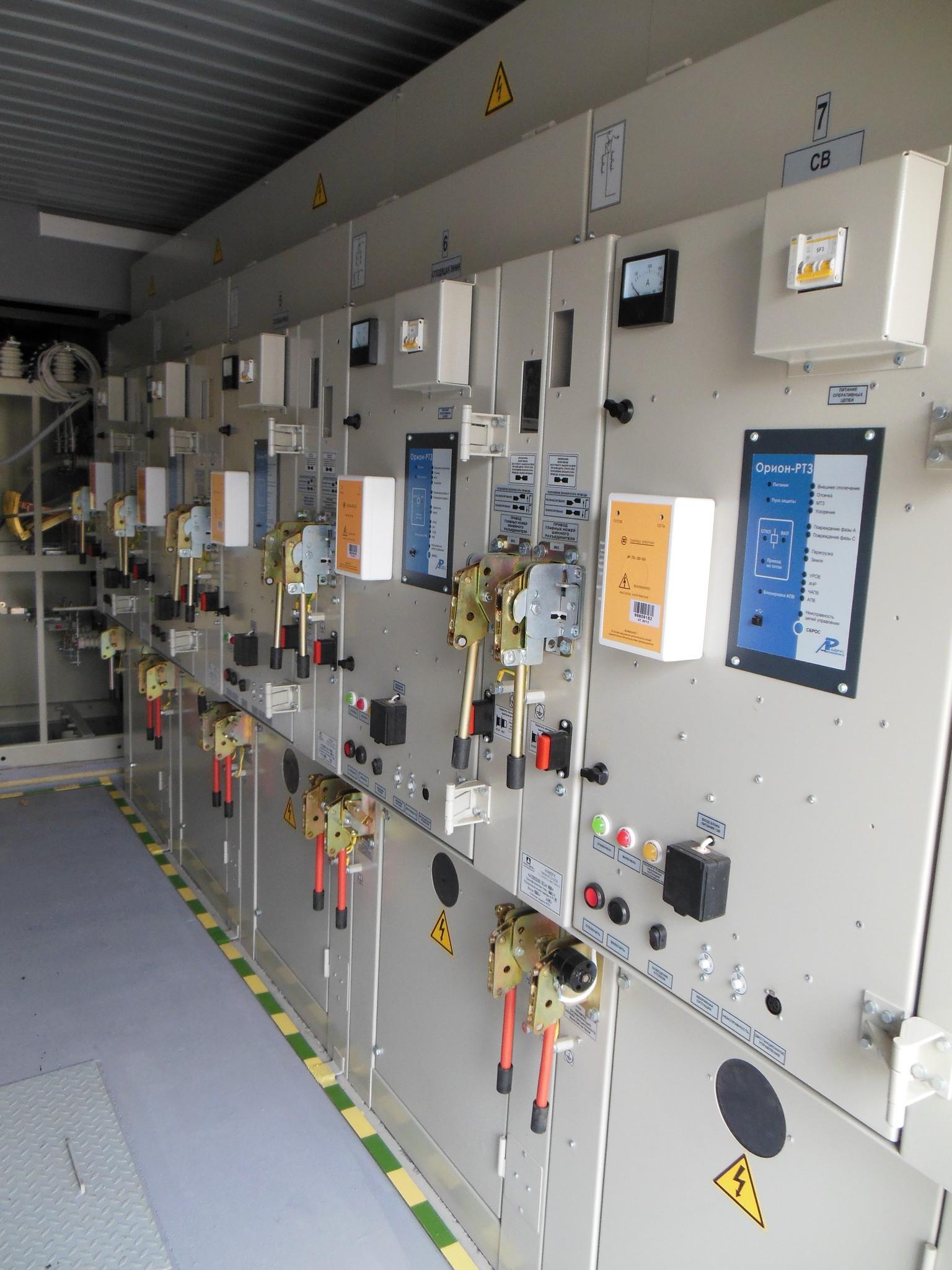

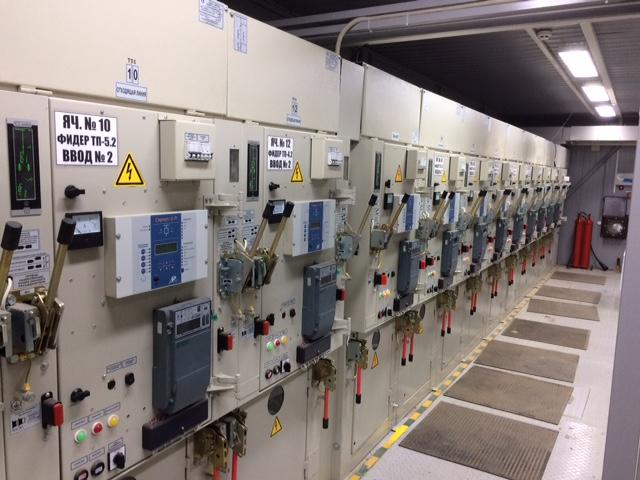

Фото объектов

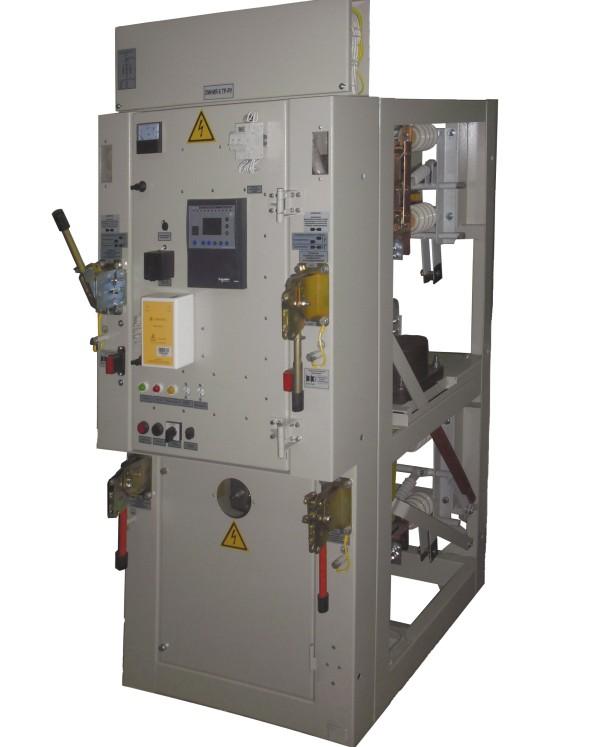

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-204М



Камера КСО 204М – является малогабаритным аналогом КСО-204 (КСО-298). Новые конструктивные решения, примененные в данной ячейке, позволили уменьшить габариты до 750х800х1900 (ШхГхВ).

Унификация конструкции КСО-204М дала ей ряд преимуществ по сравнению с КСО-204 (КСО-298):

Уменьшенные габаритные размеры позволяют применять ее в блочных трансформаторных подстанциях без увеличения транспортных габаритов;

Унификация конструкции КСО-204М сделала ее полностью совместимой с КСО-393 и КСО-211 благодаря чему, в КТПБ можно реализовать практическую любую схему;

Внутри корпуса размещена аппаратура главных цепей, в релейном отсеке - цепи управления и защиты.

Рукоятки приводов и аппаратов управления, приборы учета, измерения и сигнализации расположены с фасадной стороны ячейки.

Доступ в камеру обеспечивают две двери: верхняя – в релейный отсек, зону высоковольтного выключателя и трансформаторов тока, нижняя – в зону линейных разъединителей и кабельных присоединений. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. На камере имеются смотровые окна для обзора ее внутренней части. Магистральные шинки оперативных цепей управления и сигнализации расположены в специальном коробе.

Возможна установка разных типов выключателей, как с магнитной защёлкой, так и с пружинно-моторным приводом.



ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра

Значение параметра

Номинальное напряжение, кВ

6;10

Наибольшее рабочее напряжение, кВ

7,2;12

Номинальный ток сборных шины, А

630; 1000;

Номинальный ток главной цепи отходящей линии, А

630; 1000

Номинальный ток отключения, кА

20

Номинальный  ток термической стойкости (время протекания 3 сек), кА

20

Ток электродинамической стойкости, кА

51

Номинальное напряжение вспомогательных цепей, В

Постоянного тока

110; 220

Переменного тока

110; 220

Освещения

12; 36

Условия обслуживания

односторонее

Внешние оболочки со стороны фасада, между отсеками и боковые стороны РУ

IP 20

Габаритные размеры КРУ, мм (ширина х глубина х высота)

750,1000х800х1900

Климатическое исполнение и категория размещения по ГОСТ 15150

У3

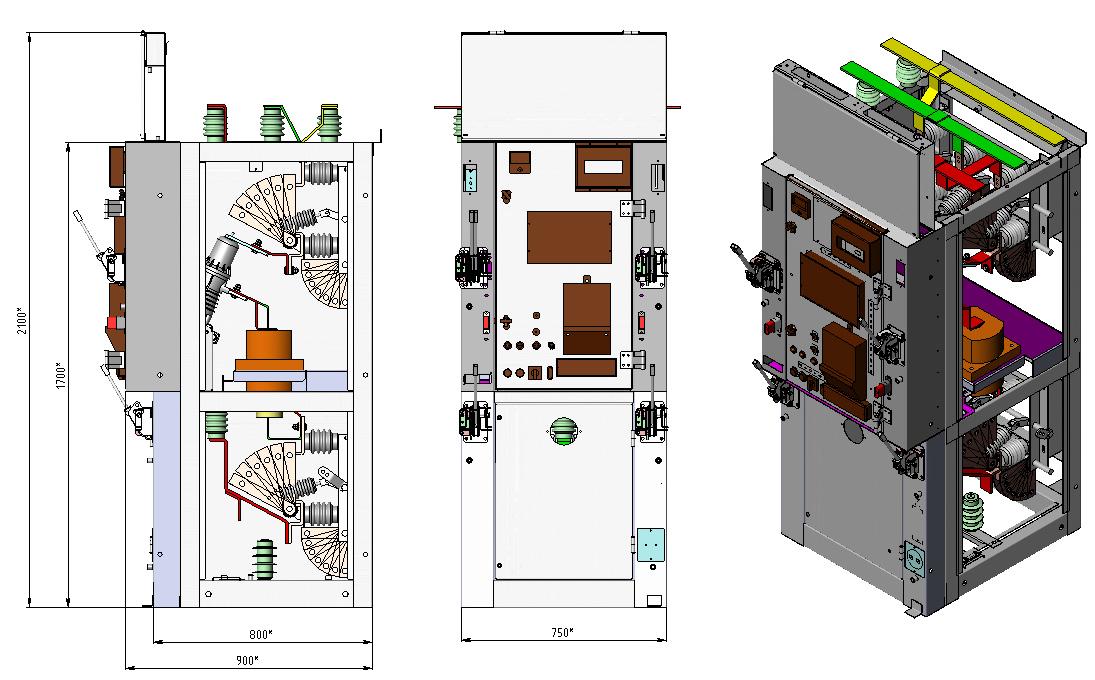

Компановка и габаритные размеры



Схемы главных цепей КСО-204, КСО-204М



02_Опросный лист на КСО-204 изм 16.08.2010

Скачать EXCEL

Буклет КСО-204М

Скачать в PDF

Сертификат КСО-204, 204М

Скачать в JPG

Сетка схем КСО-204

Скачать в PDF

Декларация КСО-204, 204М

Скачать в JPG
