Шкаф низкого напряжения (ШНН)

Описание
Компановка
Документация

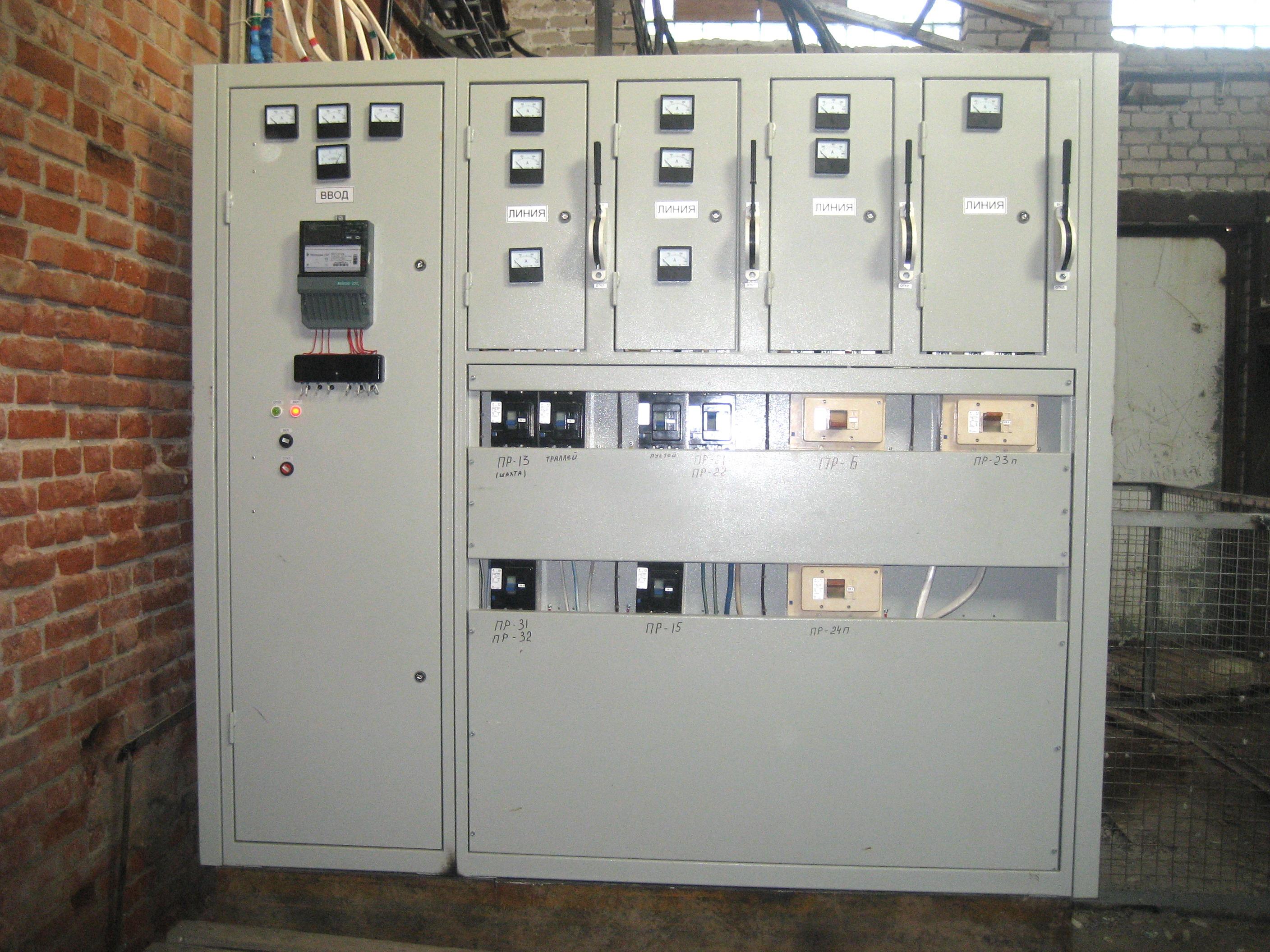

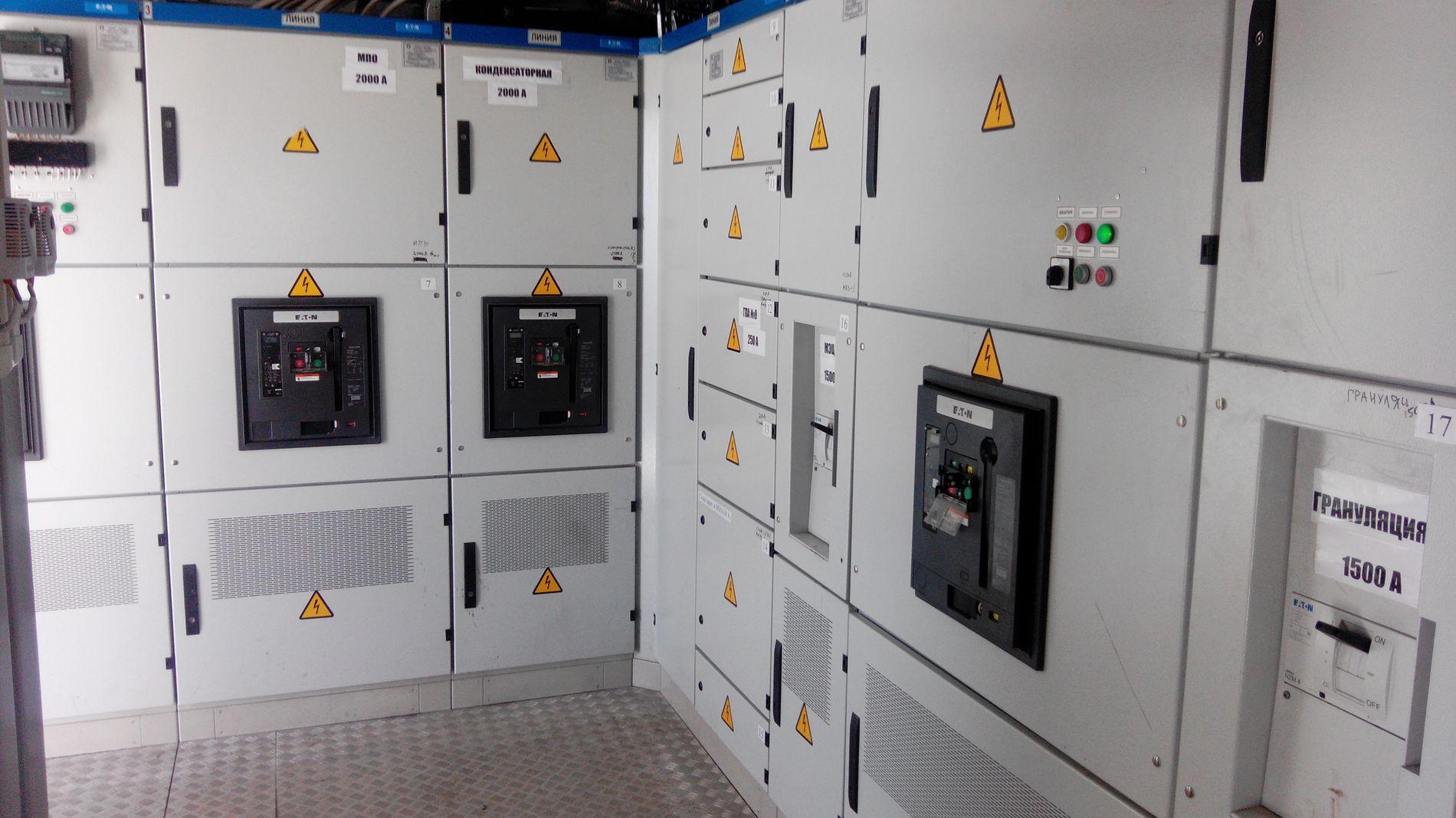

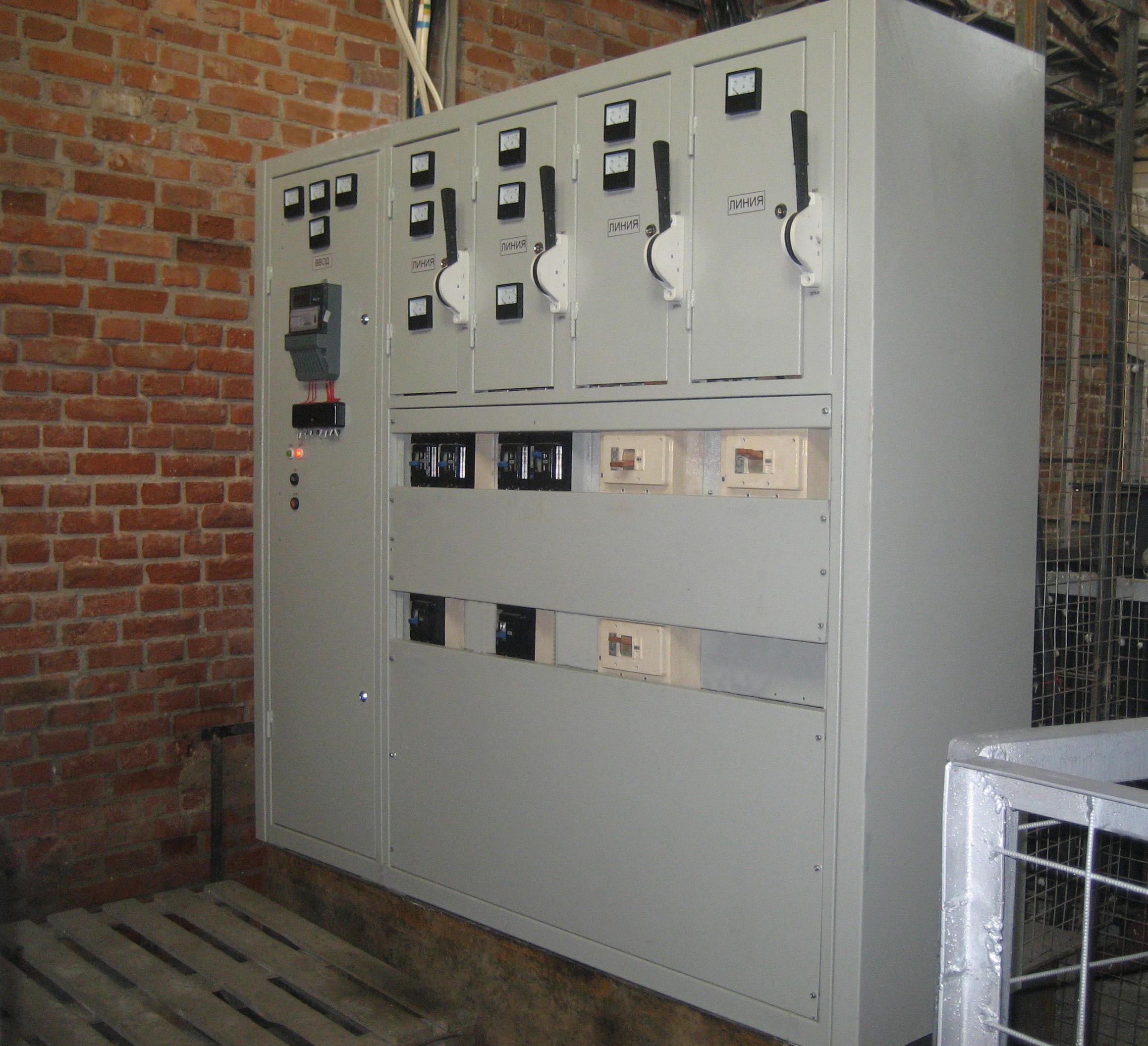

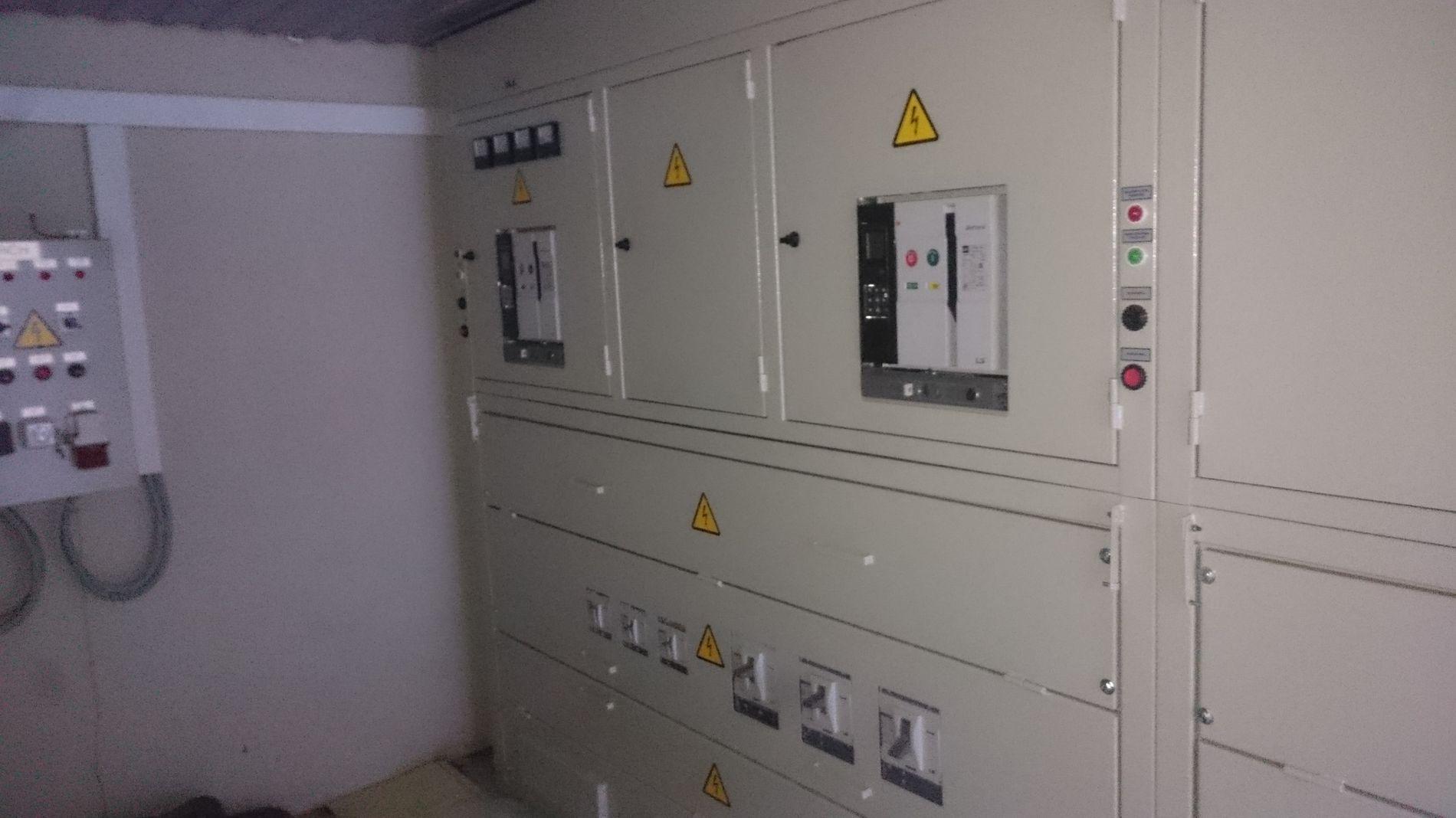

Фото объектов

ШКАФ РАСПРЕДЕЛИТЕЛЬНЫЙ НИЗКОВОЛЬТНЫЙ ШНН



Низковольтная сборка ШНН предназначена для приема, распределения электроэнергии и защиты присоединений от токов короткого замыкания в сетях напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземленной нейтралью.

В качестве коммутационного аппарата на вводе и секционного выключателя использованы автоматические выключатели выдвижного исполнения для обеспечения требований видимого разрыва при производстве монтажных работ.

Для защиты отходящих линий используются планочные предохранители-выключатели-разъединители серии ARS производства APATOR или автоматические выключатели.

В зависимости от числа отходящих линий ширина ШНН может меняться, высота и глубина остаются неизменными.

Каркас ШНН – сварной.

Справа и слева в ШНН установлены выключатели выдвижного исполнения. Около выключателя ввода размещены (за панелью) три амперметра для измерения токов ввода и счетчик ЭЭ, которые подключены к двум группам трансформаторов тока, установленных после выключателя перед сборными шинами. За этой же панелью установлено оборудование АВР с необходимыми органами управления, а также выключатель питания ШСН.

Планочные предохранители-выключатели разъеди- нители серии ARS установлены на сборных шинах.

По требованию заказчика на отходящих линиях могут быть установлены трансформаторы тока, а амперметры этих линий установлены на панели, которая крепится сверху над выключателями. Данная конструкция ШНН имеет небольшие габариты удобные для монтажа в комплектных подстанциях.

Технические характеристики

Наименование параметра

Значение параметра ЩО-НКУ

Номинальное напряжение, кВ

0,4

Номинальный ток вводных панелей, А

до 4000

Номинальный ток отходящих линий, А

до 2000

Ток электродинамической стойкости, кА

50

Степень защиты оборудования, обеспечиваемая оболочкой, по ГОСТ 14254

с фасада – IP 20; cверху - IP 00

Габаритные размеры, мм:



высота

2000

глубина

600

ширина одного модуля

600 - 1500

полная ширина сборки

Определяется количеством и характеристиками АВ

Масса, кг

Определяется количеством и характеристиками АВ

Компановка и габаритные размеры

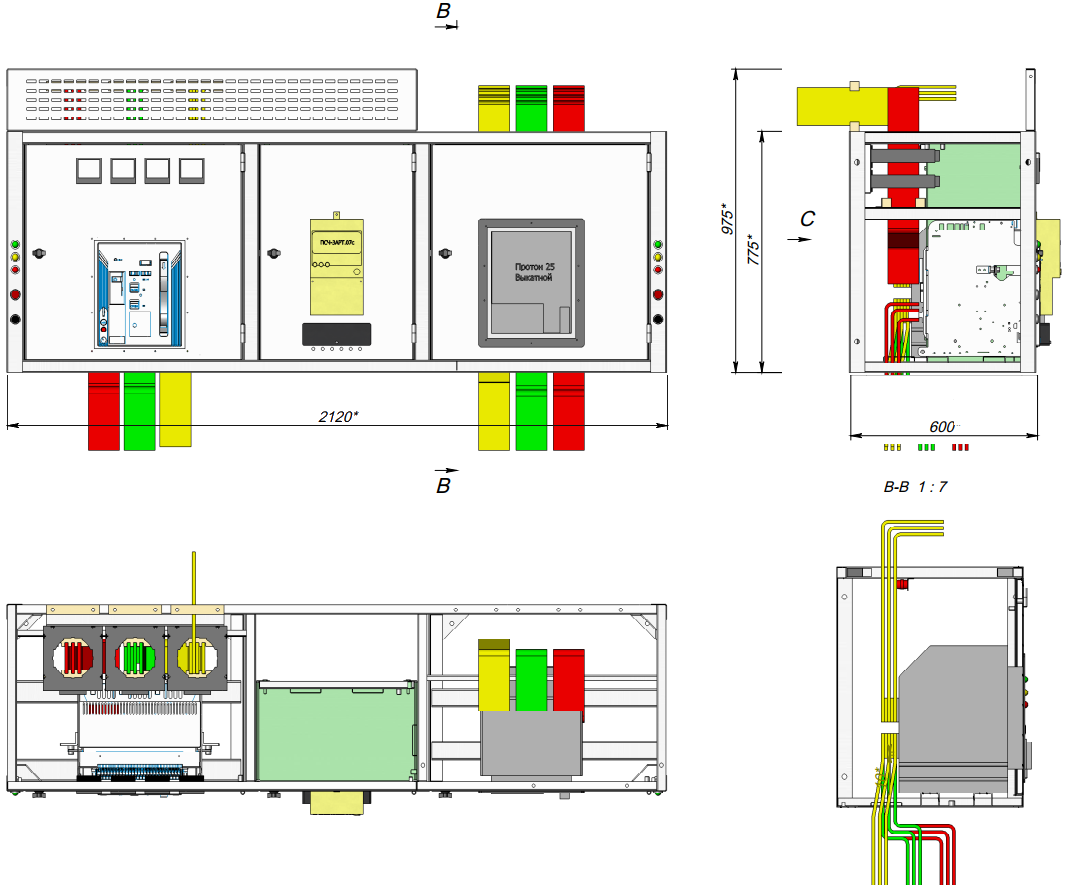

Верхняя часть (Ввод, АВР,СВ)

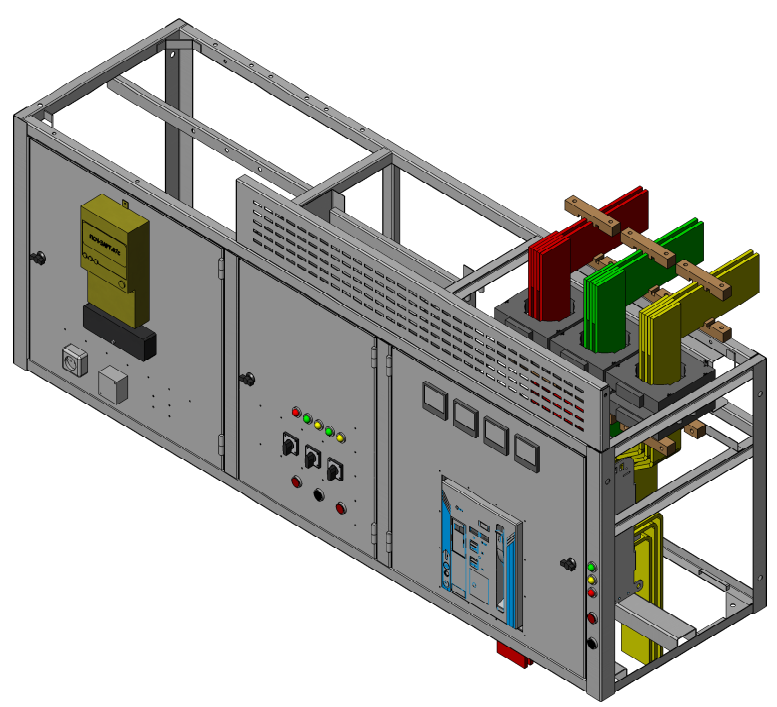

Верхняя часть (Ввод, ЯСН)

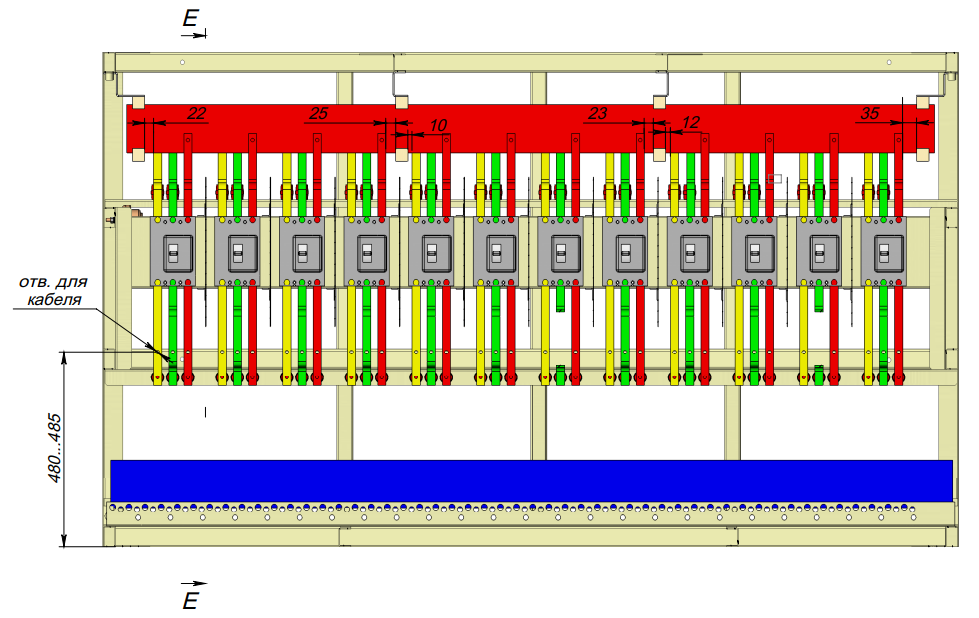

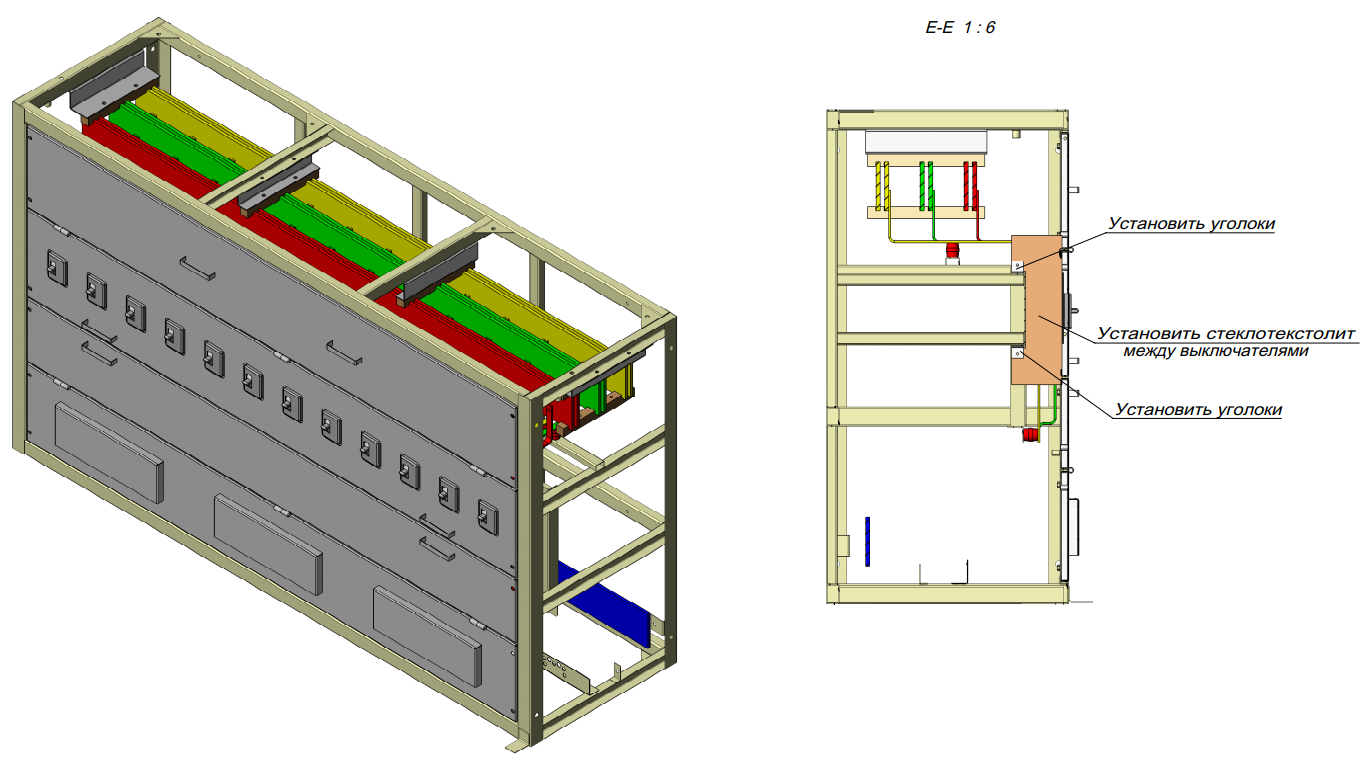

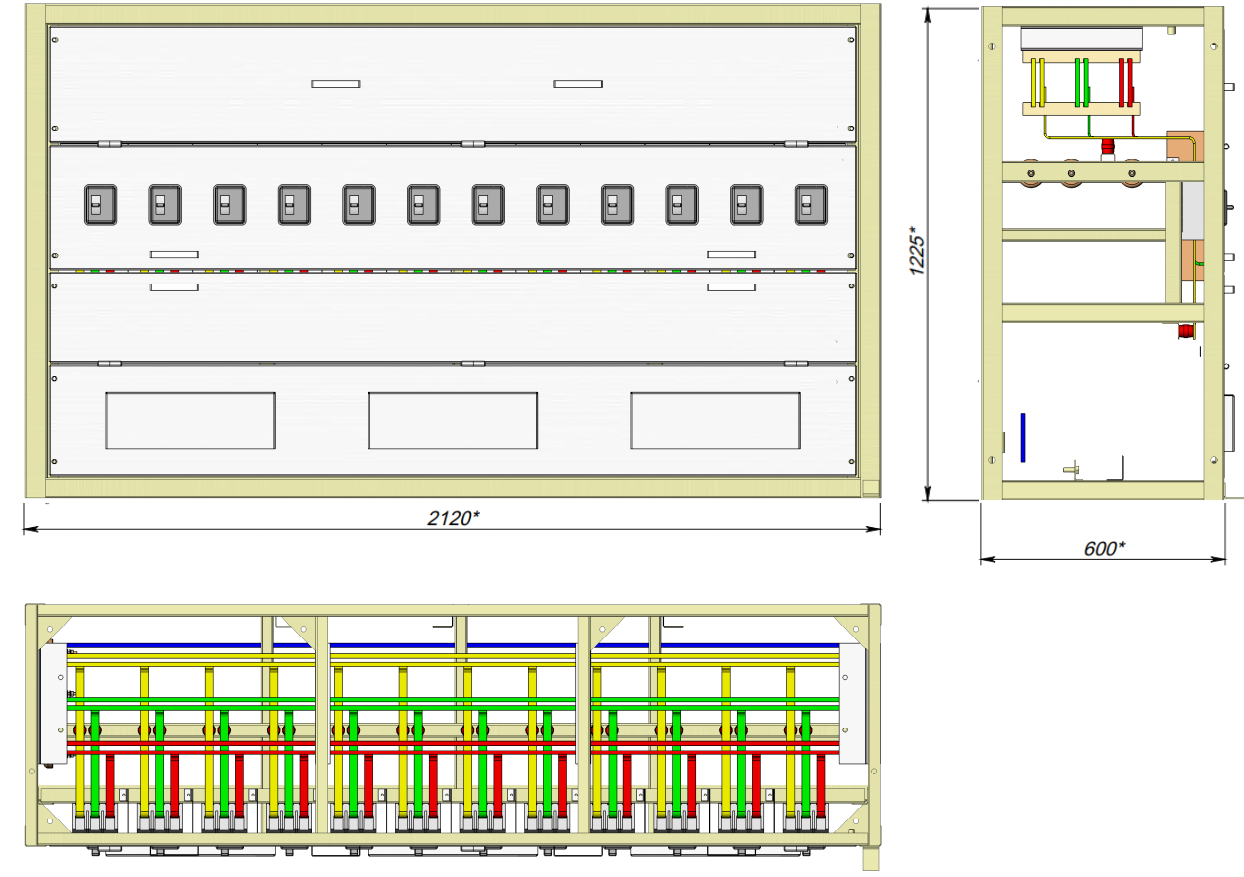

Нижняя часть

04_Опросный лист на ЩО ред_изм 9.11.09

Скачать EXCEL

Буклет ШНН

Скачать в PDF

Сертификат ТР ТС Шкафы низковольтные 2017

Скачать в PDF
