2ВТП-Т(КК)-1000-6-0,4кВ встроенная

2ВТП-Т(КК)-1000-6-0,4кВ встроенная

Данный подстанция разработана для электроснабжения новой компрессорной ООО "..." по адресу: ..., разработан на основании технического задания на проектирования, выданных ООО "...", согласно которым:
- Максимальная мощность присоединяемых энергопринимающих устройств заявителя составляет 1500 кВт;
- Категория надежности - II (вторая);
- Класс напряжения электрических сетей, к которым осуществляется технологическое присоединение - 6 кВ;
- Точка присоединения - ГРП-6 кВ с I и II секций шин. Максимальная мощность присоединяемых энергопринимающих устройств по каждой точке присоединения - 750 кВт;
- Основной и резервный источник питания - ГРП-6 кВ.

Для разработки данного проекта также были использованы:
- План здания под 2ВТП-1000 ООО "..." в масштабе М 1:500;
- Описание от ТД "...".
Необходимые данные для выполнения строительно-монтажных работ приведены на прилагаемых чертежах и в спецификации.

Проект разработан в соответствии с действующими нормами и правилами, предусматривает мероприятия, обеспечивающие электро-, взрыво- и пожаробезопасность при эксплуатации электрооборудования.
Основные решения приняты в соответствии с выданными техническими условиями.

2ВТП - (встроенная) трансформаторная подстанция, расположенная на 1-м этаже в строенном здании в ткацкой фабрике 3-х этажного ткацкого корпуса, напряжением 6/0,4 кВ с двумя маляными трансформаторами типа ТМЗ мощностью 1000 кВА, предназначена для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц и напряжением 6 кВ, а также для преобразования напряжения до 0,4 кВ.

Регулирование напряжения до ±5 % ступенями 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.
Схема и группа соединения обмоток - Д/Ун-0, номинальное напряжение НН - 400В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность силового трансформатора, кВА

1000

Номинальное напряжение на стороне ВН, кВ

6,0

Номинальное напряжение на стороне НН, кВ

0,4

Номинальный ток сборных шин на стороне ВН, А

630

Номинальный ток сборных шин на стороне НН, А

2000

Ток термической стойкости сборных шин на стороне ВН, кА/2с

20

Ток электродинамической стойкости сборных шин на стороне ВН, кА

51

Ток электродинамической стойкости сборных шин на стороне НН, кА

50

Номинальное напряжение вторичных цепей, В переменное

36

Номинальное напряжение освещения, В переменное

220(230)

Климатическое исполнение по ГОСТ 15150-69

У-1

Степень защиты по ГОСТ 14254-96

IP54

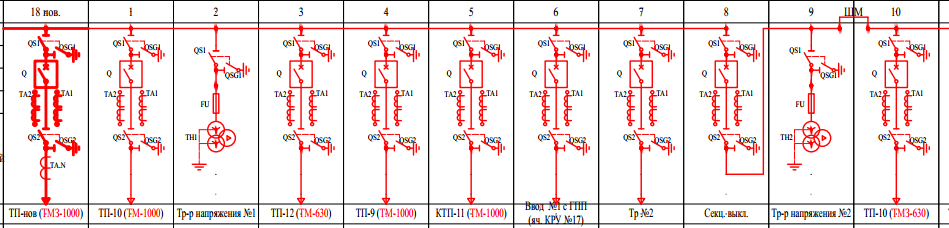

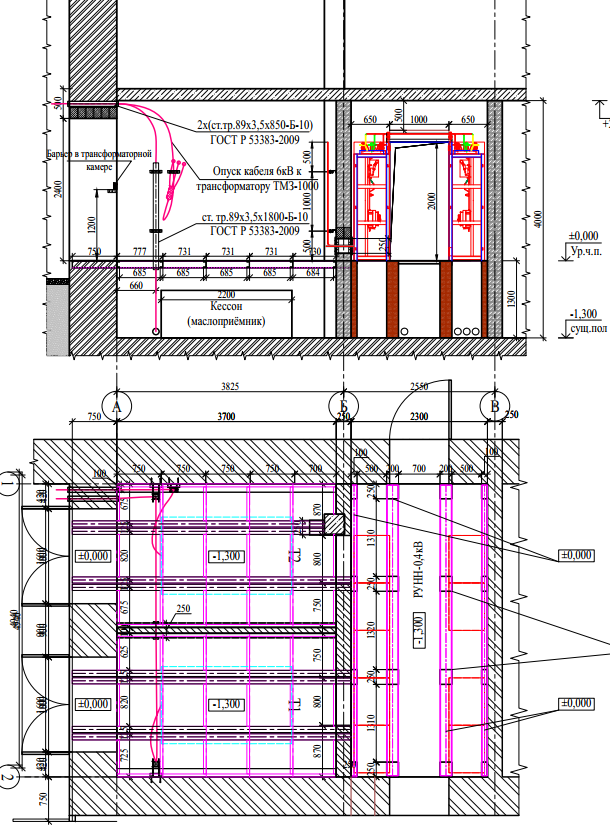

КОНСТРУКЦИЯ И КОМПАНОВКА

Конструктивно 2ВТП представляет собой специально выделенные в здании ткацкой фабрики помещение на первом этаже с кирпичными стенами и бетонными потолками и основаниями размерами ДхШхВ 6,5х4,94х4м.
2ВТП состоит из отсека низкого напряжения (РУНН) и 2-х отсеков трансформаторов (Т1 и Т2).

Высота (глубина) приямка до уровня принимаемого чистого поля равна 1,3м, а высота потолков в РУНН-0,4кВ и в трансформаторных камерах равна 2,7м.

Здание ВТП по степени огнестойкости - II, по классу ответственности - II, по пожарной опасности согласно НПБ 105-03 - к категории В1 - помещения силовых трансформаторов, РУНН - к категории Д.

Для подвода кабелей 6 кВ в трансформаторные камеры и отвода кабелей из РУНН заложены проходные ПНД и стальные трубы и сконструированы кабельные этажи (приямки).

ПНД (асбестоцементные) и стальные трубы для подвода кабелей прокладывают в процессе возведения кабельных приямков и стен здания под наблюдением электромонтажников.

Подключение силовых трансформаторов по сторонам высшего напряжения выполняется кабелями ЦААШв-6(10)кВ, проложенными через стальные трубы под потолком трансформаторной камеры №2 и через кабельный приямок в тр-ной камере №1.

Защита трансформаторов осуществляется в ГРП-2 в отходящих ячейках КСО посредством релейной защиты и вакуумных выключателей ВВР-10.
В отсеке силового трансформатора размещены опорные изоляторы и токоведущие алюминиевые шины на напряжение 0,4 кВ и силовой трансформатор. Конструкция отсека силового трансформатора предусматривает возможность замены силового трансформатора на трансформатор типа ТМЗ или ТМГ.

В качестве силовых трансформаторов в данном проекте используются существующие масляные трансформаторы типа ТМЗ мощностью1000кВА 6/0,4кВ.

Трансформаторные отсеки имеют естественную вентиляцию - жалюзи (приточную на дверях отсека и вытяжную в дверях). Для осмотра оборудования без снятия напряжения в камере  рансформатора имеется заградительный барьер, установленный на высоте 1,2 м от уровня пола. Технические данные, устройство и работа силового трансформатора приведены в техническом описании на соответствующий трансформатор.

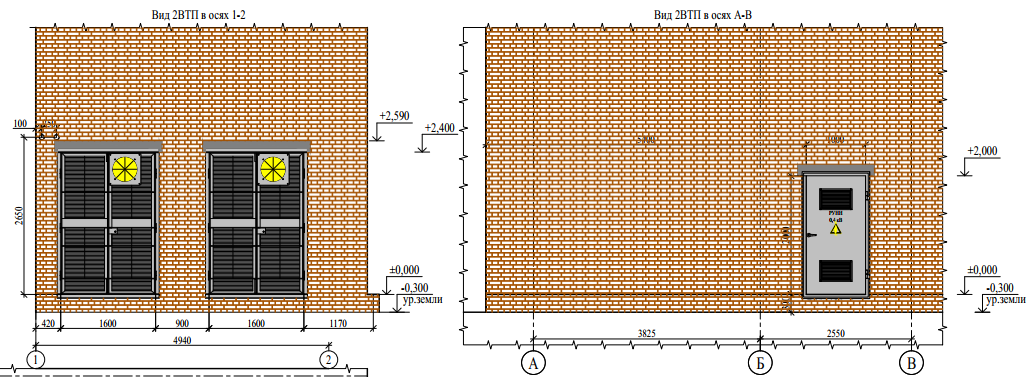

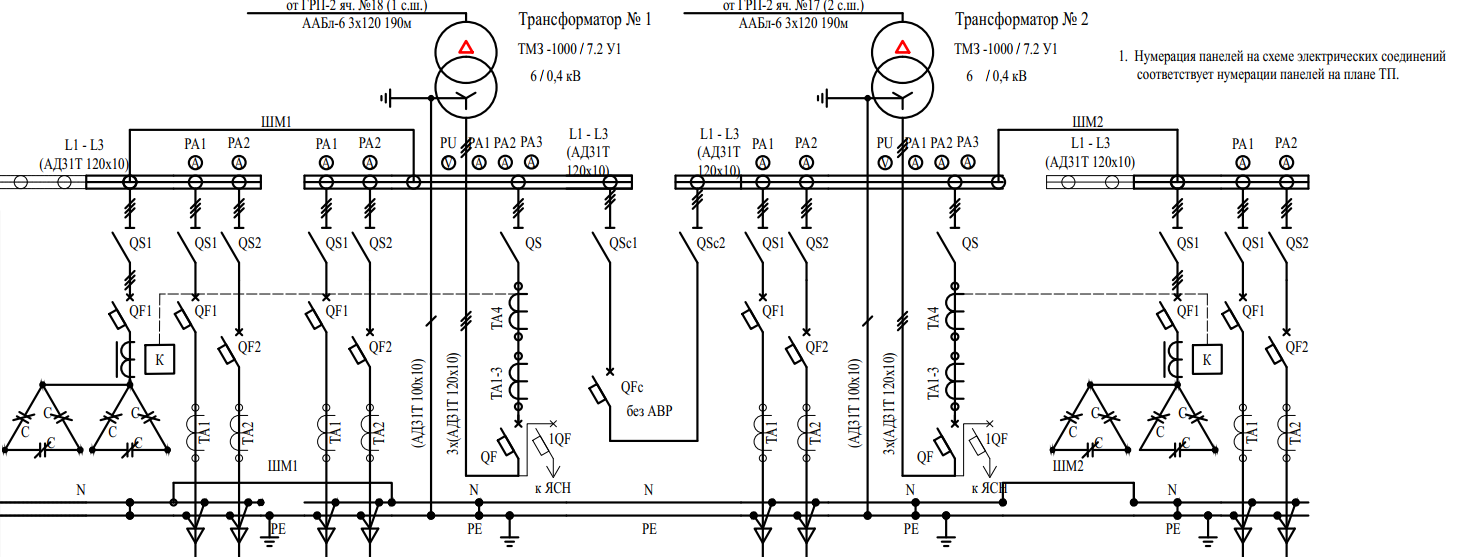

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ И ОБОРУДОВАНИЕ НА НАПРЯЖЕНИЕ 0,4 КВ

На напряжении 0,4 кВ принята одинарная, секционированная (секционными разъединителями и автоматом) на две секции система сборных шин. Питание секций шин осуществляется от силовых трансформаторов, подключаемых через автоматические выключатели и разъединители. Соединение выводов трансформатора со щитом 0,4 кВ РУНН осуществляется шинами АД31Т.

Ошиновка на стороне 0,4 кВ силовых трансформаторов принимается с учетом длительно допустимого тока для шин прямоугольного сечения и проверки на динамическую и термическую устойчивость при трехфазном
коротком замыкании.

РУНН 0,4 кВ комплектуется распределительными панелями (щитами) ЩО-70, соединенными между собой. Максимально возможное количество отходящих линий в РУНН по заполнению щитов, укомплектованных панелями ЩО- 70, равно 8. Присоединение линий к шинам предусматривается через рубильники с автоматическими выключателями.

В РУНН выполнена компенсация реактивной мощности КРМ с автоматическим регулированием и фильтрацией от гармоник.





2ВТП-Т(КК)-1000-6-0,4кВ встроенная

Скачать PDFСкачать Автокад (Нанокад)

Проект на 2ВТП - (встроенную) трансформаторную подстанцию, расположенную на 1-м этаже в строенном здании в ткацкой фабрике 3-х этажного ткацкого корпуса, напряжением 6/0,4 кВ с двумя маляными трансформаторами
типа ТМЗ мощностью 1000 кВА
